DWL-6610APПоставляется в проекты

Беспроводная двухдиапазонная унифицированная точка доступа AC1200 с поддержкой PoE

Описание



Высокая производительность
Общая скорость беспроводного соединения до 1200 Мбит/с


Стандарт Wi-Fi нового поколения
Работа в двух диапазонах частот, поддержка стандартов 802.11n/ac


Централизованное управление
Работа в режиме управляемой точки доступа с использованием беспроводных коммутаторов и контроллеров D-Link1


Технология Band Steering
Оптимизация подключения клиентов


Технология Beamforming (только для DWL-6610AP/A)
Улучшение качества покрытия сети Wi-Fi


Поддержка РоЕ
Поддержка Power over Ethernet (PoE) позволяет передавать данные и питание по одному Ethernet-кабелю

Беспроводная двухдиапазонная унифицированная точка доступа D-Link DWL-6610AP с поддержкой PoE предназначена для организации корпоративных беспроводных сетей на предприятиях любого масштаба. DWL-6610AP поддерживает новейший стандарт беспроводной связи 802.11ac и одновременную работу в двух диапазонах частот 2,4 ГГц и 5 ГГц, что позволяет применять точку доступа для решения широкого ряда сетевых задач, в том числе требовательных к пропускной способности. Данная точка доступа легко устанавливается на потолке или стене с помощью входящего в комплект поставки кронштейна. Модель DWL-6610AP/B выполнена в корпусе класса Plenum.

Новая унифицированная точка доступа AC1200 использует технологию MIMO 2x2 и обеспечивает беспроводное соединение с общей скоростью до 1167 Мбит/с2 (AC867 + N300). Также DWL-6610AP поддерживает самые современные технологии для оптимизации зоны покрытия и балансировки нагрузки.

Технология формирования направленного сигнала Beamforming позволяет перераспределять мощность излучаемого сигнала точно в направлении клиентских устройств, обеспечивая при этом качественное покрытие беспроводной сети с высоким уровнем сигнала Wi-Fi и минимальным влиянием сторонних помех (только для DWL-6610AP/A).


Технология равнодоступности эфирного времени Airtime Fairness позволяет предоставить каждому подключенному к точке доступа клиенту одинаковое время для передачи данных. Таким образом, медленные устройства не смогут монополизировать всю полосу пропускания, что позволит уменьшить их негативное влияние на пропускную способность беспроводной сети (только для DWL-6610AP/B).


Технология Band Steering позволяет точке доступа распределять беспроводных клиентов между двумя частотными диапазонами с учетом поддерживаемых стандартов Wi-Fi, скоростью беспроводного соединения и уровнем загруженности сети.


Такое решение обеспечивает стабильную работу требовательных к пропускной способности приложений, мгновенную отправку email, а также быстрые загрузки на мобильных устройствах, позволяя всем пользователям работать на максимально возможных скоростях.

Централизованное управление беспроводной сетью
При работе совместно с унифицированными коммутаторами/контроллерами D-Link точка доступа DWL-6610AP поддерживает централизованное управление. Это позволяет легко и эффективно настраивать и управлять большим количеством ТД. Когда точки доступа будут обнаружены коммутатором/контроллером, администратор может задать конфигурацию сразу для всех ТД вместо того, чтобы настраивать каждую ТД по отдельности. Кроме того, управлять радиочастотными ресурсами и настройками безопасности также можно централизованно, таким образом, администратору предоставляется возможность заранее идентифицировать потенциальные недостатки и уязвимости в сети.

Важно: Точки доступа DWL-6610AP/A могут работать под управлением контроллеров DWC-1000/2000 и коммутаторов DWS-3160-24xx/DWS-4026; точки доступа DWL-6610AP/B могут работать только под управлением контроллеров DWC-1000/2000.

Автоматическая конфигурация кластера
Функция автоматической конфигурации кластера является идеальным решением для предприятий малого бизнеса, которым требуется установить несколько точек доступа и которые испытывают недостаток ресурсов для решения сложных задач сетевого управления. При установке небольшого количества точек доступа DWL-6610AP можно выполнить автоматическую конфигурацию кластера: после выполнения администратором настройки одной точки доступа такие же настройки будут применены ко всем остальным ТД. Таким образом, в кластер можно объединить до 8 точек доступа.

Quality of Service
DWL-6610AP поддерживает стандарт 802.1p Quality of Service (QoS) для увеличения пропускной способности и производительности при передаче чувствительного к задержкам трафика, например, VoIP или потокового видео. Для более эффективного управления пропускной способностью беспроводной сети поддерживается функция WMM, позволяющая назначать различным типам трафика необходимые уровни приоритета.

Автоматическая настройка частоты3
При использовании контроллера для управления несколькими точками доступа поддерживается функция автоматической регулировки частотного плана и мощности точек доступа, позволяющая повысить отказоустойчивость и организовать бесперебойную работу сети. Данный функционал обеспечивает переключение точек доступа на менее загруженный канал и позволяет автоматически регулировать мощность излучения для снижения взаимных помех или устранения зон со слабым уровнем сигнала.

Комплект поставки

Беспроводная точка доступа DWL-6610AP Крепежный кронштейн (с винтами) и зажимы для крепления на потолке Консольный кабель Компакт-диск и гарантийный талон Адаптер питания в комплект поставки не входит
1Важно: Точки доступа DWL-6610AP/A могут работать под управлением контроллеров DWC-1000/2000 и коммутаторов DWS-3160-24xx/DWS-4026; точки доступа DWL-6610AP/B могут работать только под управлением контроллеров DWC-1000/2000.
2 Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11ac и IEEE 802.11n. Реальная пропускная способность может значительно отличаться от скорости беспроводного соединения. Условия, в которых работает сеть, а также факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, и служебные данные сети могут снизить реальную пропускную способность. На радиус действия беспроводной сети могут влиять факторы окружающей среды.
3 Данная функция доступна при использовании унифицированной точки доступа совместно с унифицированными беспроводными коммутаторами/ контроллерами D-Link

Характеристики

Аппаратная версия
B1
A1
Аппаратное обеспечение
Интерфейсы
• 802.11b/g/n 2,4 ГГц
• 802.11a/n/ac 5 ГГц
• Порт LAN 10/100/1000Base-T с поддержкой PoE 802.3af
• Консольный порт с разъемом RJ-45
• 802.11b/g/n 2,4 ГГц
• 802.11a/n/ac 5 ГГц
• Порт LAN 10/100/1000Base-T с поддержкой PoE 802.3at
• Консольный порт с разъемом RJ-45
Индикаторы
• Питание
• LAN
• 2.4 GHz
• 5 GHz
Кнопки
• Кнопка сброса к заводским настройкам
• Кнопка выключения питания
Антенна
• Внутренние всенаправленные антенны с коэффициентом усиления 4 dBi для 5 ГГц и 2,4 ГГц
• Внутренние всенаправленные антенны с коэффициентами усиления 5 dBi для 5 ГГц и 3,5 dBi для 2,4 ГГц
Схема MIMO
• 2x2
Корпус
• Сертификат UL2043 (для корпуса класса Plenum)
• Нижняя панель - пластмассовая
• Верхняя панель - пластмассовая
Разъем питания
• Разъем для подключения питания (постоянный ток)
Параметры беспроводного модуля
Стандарты
• IEEE 802.11a/b/g/n/ac
Диапазон частот
• 802.11b/g/n: от 2,4 ГГц до 2,4835 ГГц
• 802.11a/n/ac: от 5,15 ГГц до 5,35 ГГц, от 5,725 ГГц до 5,825 ГГц1
Безопасность беспроводного соединения
• До 32 SSID, 16 SSID на радиодиапазон
• 802.1Q VLAN
• Изоляция клиентов
• WPA/WPA2 - Personal/Enterprise
• AES и TKIP
• Фильтрация по MAC-адресам
• Обнаружение несанкционированных точек доступа
Скорость беспроводного соединения2
• IEEE 802.11a: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
• IEEE 802.11b: 1, 2, 5,5 и 11 Мбит/с
• IEEE 802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
• IEEE 802.11n:
MCS
GI=800ns
GI=400ns

20 МГц
40 МГц
20 МГц
40 МГц
0
6,5
7,2
13,5
15
1
13
14,4
27
30
2
19,5
21,7
40,5
45
3
26
28,9
54
60
4
39
43,3
81
90
5
52
57,8
108
120
6
58,5
65
121,5
135
7
65
72,2
135
150
8
13
12,444
27
30
9
26
28,889
54
60
10
39
43,333
81
90
11
52
57,778
108
120
12
78
86,667
162
180
13
104
115,556
216
240
14
117
130,000
243
170
15
130
144,444
270
300
  Единица измерения: Мбит/с
• IEEE 802.11ac: от 6,5 до 867 Мбит/с
Выходная мощность передатчика

Максимальное значение мощности передатчика будет изменяться в соответствии с правилами радиочастотного регулирования в Вашей стране.

Для региона Россия (RU) выходная мощность передатчика ограничена до 20 dBm в диапазонах 2400 – 2483,5 МГц и 5150 – 5350 МГц, максимальная мощность передатчика без ограничений - до 22 dBm.
• IEEE 802.11a:
  18±2 dBm при 6~54 Мбит/с
• IEEE 802.11b:
  18±2 dBm при 1, 2, 5,5 и 11 Мбит/с
• IEEE 802.11g:
  16±2 dBm при 6~54 Мбит/с
• IEEE 802.11n:
  2,4 Ггц/HT-20:
  16±2 dBm при MCS0-MCS15
  2,4 ГГц/HT-40:
  17±2 dBm при MCS0-MCS15
  5 ГГц/HT-20:
  18±2 dBm при MCS0-MCS15
  5 ГГц/HT-40:
  18±2 dBm при MCS0-MCS15
• IEEE 802.11ac:
  VHT-20:
  18±2  dBm при MCS0-MCS9
  VHT-40:
  18±2  dBm при MCS0-MCS9
  VHT-80:
  18±2  dBm при MCS0-MCS9




• IEEE 802.11a:
  15±2 dBm при 6~54 Мбит/с
• IEEE 802.11b:
  17±2 dBm при 1, 2, 5,5 и 11 Мбит/с
• IEEE 802.11g:
  17±2 dBm при 6~36 Мбит/с
  15±2 dBm при 48 и 54 Мбит/с
• IEEE 802.11n:
  2,4 ГГц/HT-20:
  17±2 dBm при MCS0-MCS15
  2,4 ГГц/HT-40:
  17±2 dBm при MCS0-MCS15
  5 ГГц/HT-20:
  15±2 dBm при MCS0-MCS5, MCS8-MCS13
  14±2 dBm при MCS6-MCS7, MCS14-MCS15
  5 ГГц/HT-40:
  15±2 dBm при MCS0-MCS5, MCS8-MCS13
  14±2 dBm при MCS6-MCS7, MCS14-MCS15
• IEEE 802.11ac:
  VHT-20:
  15 dBm при MCS0-MCS8
  13 dBm при MCS9
  VHT-40:
  15 dBm при MCS0-MCS8
  12 dBm при MCS9
  VHT-80:
  15 dBm при MCS0-MCS8
  12 dBm при MCS9
Чувствительность приемника
• IEEE 802.11a:
  -82±2 dBm при 6 Мбит/с
  -81±2 dBm при 9 Мбит/с
  -79±2 dBm при 12 Мбит/с
  -77±2 dBm при 18 Мбит/с
  -74±2 dBm при 24 Мбит/с
  -70±2 dBm при 36 Мбит/с
  -66±2 dBm при 48 Мбит/с
  -65±2 dBm при 54 Мбит/с
• IEEE 802.11b:
  -91±2  dBm при 1 Мбит/с
  -89±2 dBm при 2 Мбит/с
  -87±2  dBm при 5,5 Мбит/с
  -83±2 dBm при 11 Мбит/с
• IEEE 802.11g:
  -82±2 dBm при 6 Мбит/с
  -81±2 dBm при 9 Мбит/с
  -79±2 dBm при 12 Мбит/с
  -77±2 dBm при 18 Мбит/с
  -74±2 dBm при 24 Мбит/с
  -70±2 dBm при 36 Мбит/с
  -66±2 dBm при 48 Мбит/с
  -65±2 dBm при 54 Мбит/с
• IEEE 802.11n:
  2,4 ГГц/HT-20:
  -82±2 dBm при MCS0/8
  -79±2 dBm при MCS1/9
  -77±2 dBm при MCS2/10
  -74±2 dBm при MCS3/11
  -70±2 dBm при MCS4/12
  -66±2 dBm при MCS5/13
  -65±2 dBm при MCS6/14
  -64±2 dBm при MCS7/15
  2,4 ГГц/HT-40:
  -79±2 dBm при MCS0/8
  -76±2 dBm при MCS1/9
  -74±2 dBm при MCS2/10
  -71±2 dBm при MCS3/11
  -67±2 dBm при MCS4/12
  -63±2 dBm при MCS5/13
  -62±2 dBm при MCS6/14
  -61±2 dBm при MCS7/15
  5 ГГц/HT-20:
  -82±2 dBm при MCS0
  -79±2 dBm при MCS1
  -77±2 dBm при MCS2
  -74±2 dBm при MCS3
  -70±2 dBm при MCS4
  -66±2 dBm при MCS5
  -65±2 dBm при MCS6
  -64±2 dBm при MCS7
  5 ГГц/HT-40:
  -79±2 dBm при MCS0
  -76±2 dBm при MCS1
  -74±2 dBm при MCS2
  -71±2 dBm при MCS3
  -67±2 dBm при MCS4
  -63±2 dBm при MCS5
  -62±2 dBm при MCS6
  -61±2 dBm при MCS7
• IEEE 802.11ac:
  VHT-20:
  -82 dBm при MCS0
  -79 dBm при MCS1
  -77 dBm при MCS2
  -74 dBm при MCS3
  -70 dBm при MCS4
  -66 dBm при MCS5
  -65 dBm при MCS6
  -64 dBm при MCS7
  -59 dBm при MCS8
  -57 dBm при MCS9
  VHT-40:
  -79 dBm при MCS0
  -76 dBm при MCS1
  -74 dBm при MCS2
  -71 dBm при MCS3
  -67 dBm при MCS4
  -63 dBm при MCS5
  -62 dBm при MCS6
  -61 dBm при MCS7
  -56 dBm при MCS8
  -54 dBm при MCS9
  VHT-80:
  -76 dBm при MCS0
  -73 dBm при MCS1
  -71 dBm при MCS2
  -68 dBm при MCS3
  -64 dBm при MCS4
  -60 dBm при MCS5
  -59 dBm при MCS6
  -58 dBm при MCS7
  -53 dBm при MCS8
  -51 dBm при MCS9
• IEEE 802.11a:
  -86±2 dBm при 6 и 9 Мбит/с
  -84±2 dBm при 12 Мбит/с
  -81±2 dBm при 18 Мбит/с
  -77±2 dBm при 24 Мбит/с
  -75±2 dBm при 36 Мбит/с
  -68±2 dBm при 48 Мбит/с
  -67±2 dBm при 54 Мбит/с
• IEEE 802.11b:
  -92±2 dBm при 1 Мбит/с
  -90±2 dBm при 2 Мбит/с
  -88±2 dBm при 5,5 Мбит/с
  -85±2 dBm при 11 Мбит/с
• IEEE 802.11g:
  -87±2 dBm при 6 и 9 Мбит/с
  -85±2 dBm при 12 Мбит/с
  -82±2 dBm при 18 Мбит/с
  -79±2 dBm при 24 Мбит/с
  -76±2 dBm при 36 Мбит/с
  -71±2 dBm при 48 Мбит/с
  -67±2 dBm при 54 Мбит/с
• IEEE 802.11n:
  2,4 ГГц/HT-20:
  -85±2 dBm при MCS0/8
  -82±2 dBm при MCS1/9
  -80±2 dBm при MCS2/10
  -77±2 dBm при MCS3/11
  -74±2 dBm при MCS4/12
  -69±2 dBm при MCS5/13
  -68±2 dBm при MCS6/14
  -65±2 dBm при MCS7/15
  2,4 ГГц/HT-40:
  -82±2 dBm при MCS0/8
  -79±2 dBm при MCS1/9
  -77±2 dBm при MCS2/10
  -74±2 dBm при MCS3/11
  -71±2 dBm при MCS4/12
  -66±2 dBm при MCS5/13
  -65±2 dBm при MCS6/14
  -62±2 dBm при MCS7/15
  5 ГГц/HT-20:
  -82±2 dBm при MCS0/8
  -79±2 dBm при MCS1/9
  -77±2 dBm при MCS2/10
  -74±2 dBm при MCS3/11
  -70±2 dBm при MCS4/12
  -66±2 dBm при MCS5/13
  -65±2 dBm при MCS6/14
  -64±2 dBm при MCS7/15
  5 ГГц/HT-40:
  -79±2 dBm при MCS0/8
  -76±2 dBm при MCS1/9
  -74±2 dBm при MCS2/10
  -71±2 dBm при MCS3/11
  -67±2 dBm при MCS4/12
  -64±2 dBm при MCS5/13
  -63±2 dBm при MCS6/14
  -62±2 dBm при MCS7/15
• IEEE 802.11ac:
  VHT-20:
  -82 dBm при MCS0
  -79 dBm при MCS1
  -77 dBm при MCS2
  -74 dBm при MCS3
  -70 dBm при MCS4
  -66 dBm при MCS5
  -65 dBm при MCS6
  -64 dBm при MCS7
  -59 dBm при MCS8
  -57 dBm при MCS9
  VHT-40:
  -79 dBm при MCS0
  -76 dBm при MCS1
  -74 dBm при MCS2
  -71 dBm при MCS3
  -67 dBm при MCS4
  -63 dBm при MCS5
  -62 dBm при MCS6
  -61 dBm при MCS7
  -56 dBm при MCS8
  -54 dBm при MCS9
  VHT-80:
  -76 dBm при MCS0
  -73 dBm при MCS1
  -71 dBm при MCS2
  -68 dBm при MCS3
  -64 dBm при MCS4
  -60 dBm при MCS5
  -59 dBm при MCS6
  -58 dBm при MCS7
  -53 dBm при MCS8
  -51 dBm при MCS9
Функциональные возможности
Сетевое управление
• Web-интерфейс (HTTP / HTTPS)
• Консольный порт с разъемом RJ-45
• Управление с помощью беспроводных контроллеров DWC-1000, DWC-2000
• Telnet/SSH
• Поддержка SNMP

Важно: Точки доступа DWL-6610AP/B не поддерживают управление с помощью DWS-3160/DWS-4026 и могут работать только под управлением контроллеров DWC-1000/2000.
• Web-интерфейс (HTTP / HTTPS)
• Консольный порт с разъемом RJ-45
• Управление с помощью беспроводных контроллеров DWC-1000, DWC-2000, DWS-3160-24XX, DWS-4026
• Telnet/SSH
• Поддержка SNMP
Поддерживаемые функции
• Quality of Service (QoS)
  - WMM
Режимы работы
• Точка доступа
• WDS
Физические параметры
Вес
• 530 г
• 500 г
Размеры
• Диаметр: 205 мм
• Высота: 39 мм


• Диаметр: 158,79 мм
• Высота: 69,39 мм (без кронштейна) / 77,26 мм (с кронштейном)
Условия эксплуатации
Питание

• Адаптер питания (не входит в комплект поставки)
- Выход: 12 В постоянного тока 1,5 А
• Питание по кабелю Ethernet (PoE) 802.3af
• Адаптер питания (не входит в комплект поставки)
- Выход: 12 В постоянного тока 2 А
• Питание по кабелю Ethernet (PoE) 802.3at
Максимальная потребляемая мощность
• 10,2 Вт
• 16,6 Вт
Температура
• Рабочая: от 0 до 40° C
• Хранения: от -20 до 65° C
Комплект поставки
Комплект поставки
• Беспроводная точка доступа DWL-6610AP
• Крепежный кронштейн (с винтами)
• Зажимы для крепления на потолке
• Консольный кабель
• Компакт-диск
• Гарантийный талон
• Беспроводная точка доступа DWL-6610AP
• Крепежный кронштейн (с винтами)
• Зажимы для крепления на потолке
• Ethernet-кабель
• Компакт-диск
• Гарантийный талон
Прочее
Сертификаты
• CE
• FCC
• IC
• cUL+UL
• LVD
• RCM
• NCC
• BSMI
• UL2043 (только для корпуса класса Plenum)



• CE
• EN 301 893 V1.7.1 (2012-06) (DFS/TPC)
• EN 300 328 V1.8.1 (2012-06)
• FCC
• IC
• cUL
• LVD
• C-Tick
• BSMI
• NCC
• Wi-Fi
1Помните, что диапазоны рабочих частот изменяются в зависимости от норм и законов отдельных стран. DWL-6610AP может не поддерживать диапазоны частот 5,25-5,35 ГГц и 5,47-5,725 ГГц в определенных регионах.
2Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11ac и IEEE 802.11n. Реальная пропускная способность может значительно отличаться от скорости беспроводного соединения. Условия, в которых работает сеть, а также факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, и служебные данные сети могут снизить реальную пропускную способность. На радиус действия беспроводной сети могут влиять факторы окружающей среды.

Сертификаты

Заказ

DWL-6610AP/B1A  Беспроводная двухдиапазонная унифицированная точка доступа AC1200 с поддержкой PoE (поставляется в корпусе класса Plenum, адаптер питания в комплект поставки не входит)

DWL-6610AP/RU/B1A  Беспроводная двухдиапазонная унифицированная точка доступа AC1200 с поддержкой PoE (поставляется в корпусе класса Plenum, адаптер питания в комплект поставки не входит)

DWL-6610AP/A1A/PC  Беспроводная двухдиапазонная унифицированная точка доступа AC1200 с поддержкой PoE (поставляется в обычном пластиковом корпусе, адаптер питания в комплект поставки не входит)

DWL-6610AP/RU/A1A/PC  Беспроводная двухдиапазонная унифицированная точка доступа AC1200 с поддержкой PoE (поставляется в обычном пластиковом корпусе, адаптер питания в комплект поставки не входит)

Изображения

DWL-6610AP/Bx

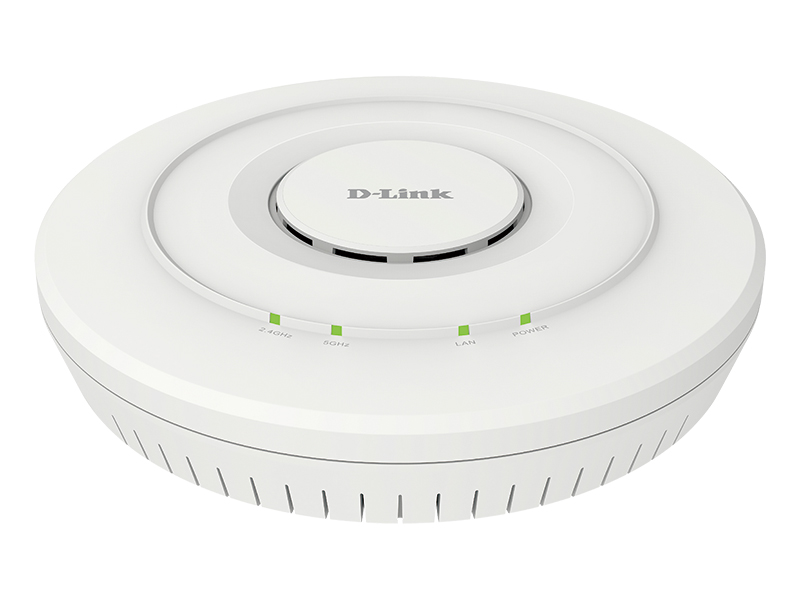

Вид спереди

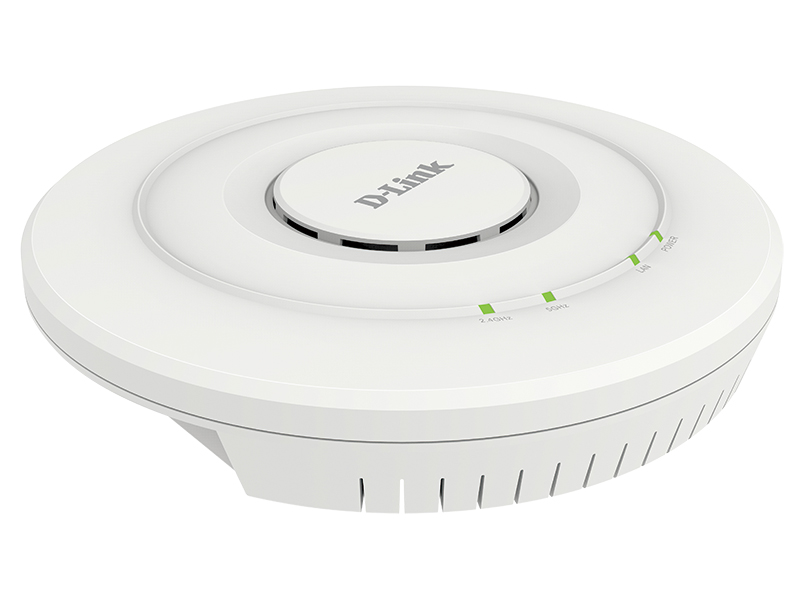

Вид справа

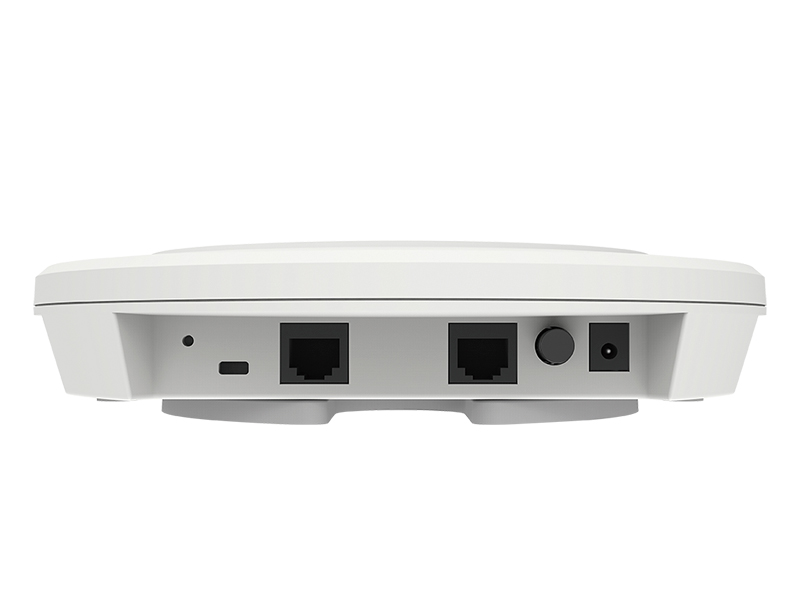

Вид сзади

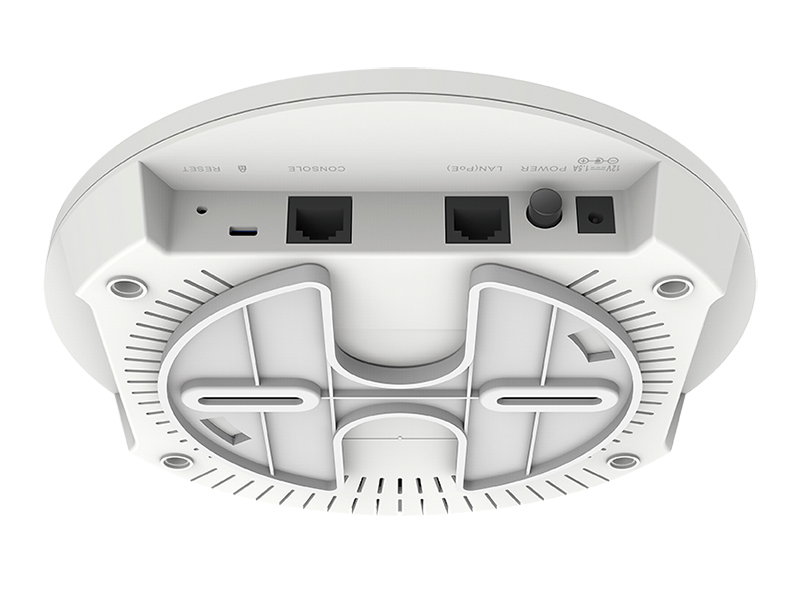

Вид снизу
DWL-6610AP/Ax

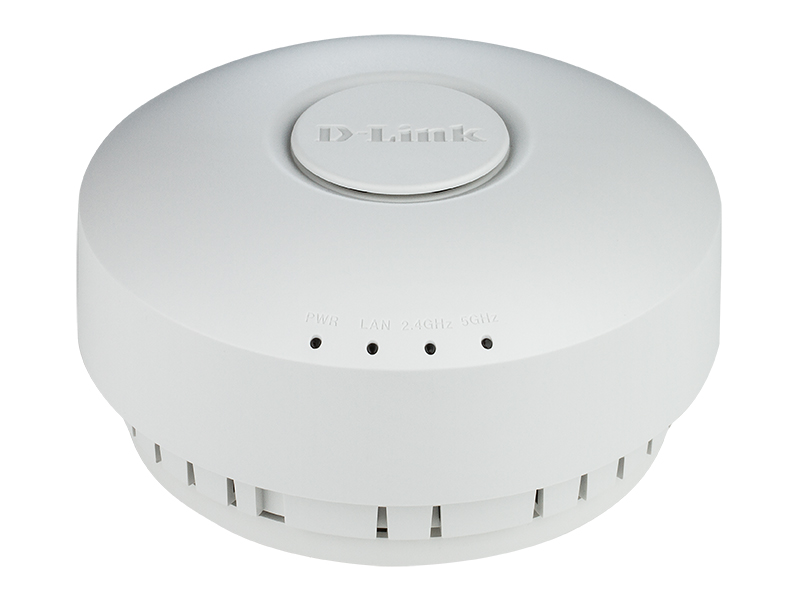

Вид спереди

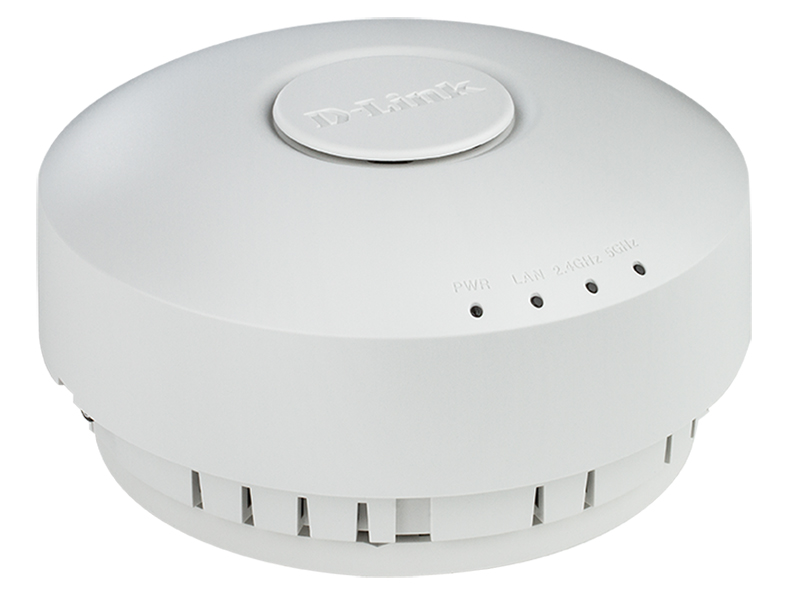

Вид справа

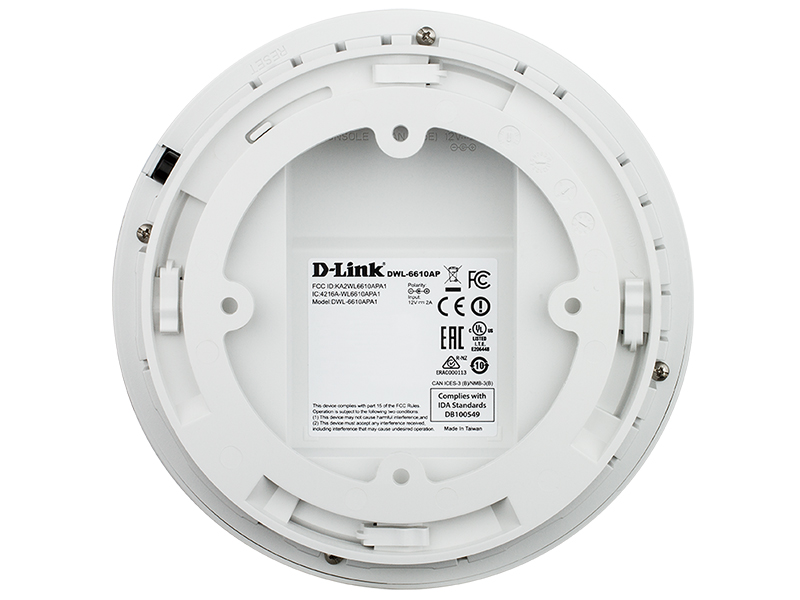

Вид сзади

Загрузки

Смотрите также
