Обзор
Создание проекта
Прежде всего, необходимо создать папку проекта. Далее следует загрузить план помещения для проектной сети Wi-Fi, предоставленный заказчиком или разработанный Вами.

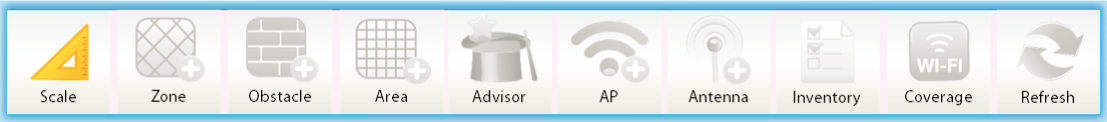

Далее с помощью инструмента Scale задайте масштаб карты помещения для оценки размеров плана этажа.
Указание зон, препятствий и областей
Укажите зону покрытия беспроводной сети и зону, в которой не будут размещены точки доступа. Отметьте препятствия: стены или двери, а также укажите особые зоны, например, изолированное офисное пространство или склад. Это поможет планировщику более точно спроектировать беспроводную сеть.
Тип зоны(Zone)

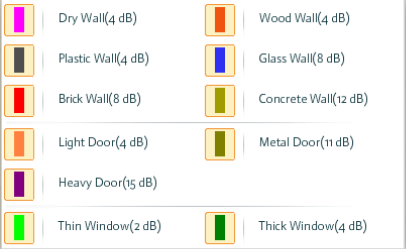

Тип препятствия (Obstacle)
Тип области (Area)
Размещение точек доступа Мастером
После установки всех параметров, встроенный Мастер размещения точек доступа (AP Placement Advisor) определит оптимальное количество точек доступа и подходящее для них место установки.
Размещение точек доступа и двухмерная цветовая карта
После расчета будет отображено количество точек доступа и места их установки, а также информация о точках доступа и двухмерная цветовая карта, наглядно демонстрирующая теоретический радиус действия беспроводной сети.
Внесение корректировок (если требуется)
Замена на другую модель
Если Вас не устраивает результат, предложенный Мастером, просто нажмите на любую точку доступа на карте, чтобы поменять модель. Также можно откорректировать параметры, если требуется.
Добавление внешней антенны
Некоторым точкам доступа можно добавить внешнюю антенну. Перед изменением каких-либо настроек система выдаст информацию об антенне.
Другие изменения
Также можно изменить размещение точек доступа простым методом перетаскивания, удалить или добавить точки доступа для создания сети, максимально отвечающей требованиям пользователя.
Результаты
Планировщик беспроводных сетей WFP предоставляет результаты в виде файла в двух форматах: PDF и Word. Данный файл содержит следующие основные параметры:
．Список точек доступа
．Подробная информация о точках доступа
．Карта размещения точек доступа
．Двухмерная цветовая карта, отображающая радиус действия беспроводной сети
