DPN-6608Поставляется в проекты

Управляемый коммутатор GPON OLT 2 уровня с 8 портами GPON SFP, 4 портами 1000Base-X SFP, 2 портами 10GBase-X SFP+ и 2 портами 10/100/1000Base-T
Рекомендуем

Описание

Сервис GPON обеспечивает скорость передачи данных до 2,54 Гбит/с по волоконно-оптическим линиям связи и поддерживает сервисы следующего поколения для одновременной передачи голоса, видео и данных, включая высокоскоростной доступ к Интернет и передачу потокового видео. DPN-6608 предоставляет экономически эффективную технологию легкого развертывания инфраструктуры, идеально подходящую для многоэтажных зданий (MxU), например, отелей, образовательных учреждений и т.п.

OLT осуществляет функцию конвертирования интерфейса GPON (Gigabit Passive Optical  Network), соответствующего стандарту ITU-984.x, в интерфейс магистрального канала. OLT предоставляет 4 интерфейса 1G/SFP и 2 интерфейса 10G/SFP+ в качестве интерфейса магистрального канала и поддерживает функции уровня 2. DPN-6608 оснащен 8 OLT-портами для оптических модулей SFP, и каждый интерфейс GPON позволяет подключить до 64 устройств ONT через оптический сплиттер.

Характеристики

Порт управления
• Консольный порт RJ-45
• Порт управления Out-of-band RJ-45

Порты Gigabit Ethernet Uplink
• 4 порта 1G mini-GBIC (SFP)
• 2 порта 10G mini-GBIC (SFP+)
• Полная совместимость с IEEE802.3
• Полная совместимость с IEEE802.3u
• Полная совместимость с IEEE802.3z
• Полная совместимость с IEEE802.3ab
• Поддержка операций в режиме полного дуплекса
• Поддержка управления потоком IEEE 802.3x в режиме полного дуплекса

Порты G-PON OLT Downlink
• 8 OLT-портов SFP с разъемами SC-типа
• Полная совместимость с ITU-984.2
• Каждый OLT-порт поддерживает до 64 ONT
• Скорость до 2,54/1,25 Гбит/с для нисходящего/восходящего потока
• Кабель: одномодовый волоконно-оптический кабель
• Длина волны для восходящего потока (ONT->OLT): 1310 нм
• Длина волны для нисходящего потока(OLT->ONT): 1490 нм

Функции программного обеспечения
Базовые
• Auto Discovery/ Grant Allocation/ Ranging/Report Handling
• Сообщения о нештатных ситуациях (Режим Dying Gasp/Отсутствие соединения/Отклонение температуры)
• Информация OAM
• Управление полосой пропускания для нисходящего потока на основе ограничителя
• Управление полосой пропускания для восходящего потока на основе DBA
• Удаленная диагностика (Loop back/ Ping)
• Управление Peer to peer (Управление доступом/ограничение трафика)

QoS
• Количество очередей на порт: 8 очередей
• Поддержка 802.1p
• Ограничение скорости входящего трафика на порту
• Strict Priority и WRR

Функции уровня 2
• 802.1Q VLAN(4K VLAN)
• Агрегирование каналов (IEEE802.3ad (статическое/динамическое)) (только для портов uplink)
• Multicast VLAN

Управление
• Списки управления доступом (ACL)
• Telnet
• SYSLOG
• SNMP v1, v2c
• Интерфейс командной строки (CLI)
• RTC
• TFTP-клиент
• TFTP
• Web-интерфейс

Источник питания
• Питание на входе: 120-230 В 1,45 A — 0,85 A переменного тока
• Потребляемая мощность: Макс. 80 Вт
• Дополнительный источник питания 48V DC - опционально

Размеры (Д x Ш x В)
• 440 x 270 x 44,5 мм

Рабочая температура
• От 0 до 45 °C

Температура хранения
• От -40 до 70 °C

Влажность
• От 5% до 95% (без конденсата)

Сертификат EMI
• CE

Сертификат безопасности
• CE + VCCI

Сертификаты

Заказ

DPN-6608/A1A
Управляемый коммутатор GPON OLT, 8xGPON SFP, 2x1000Base-T, 4x1000Base-X SFP, 2x10GBase-X SFP+
Дополнительные трансиверы
DEM-PB1S-OLT
Трансивер GPON OLT, Tx:1490нм, Rx:1310нм, одномод, до 20км

Изображения

DPN-6608/A

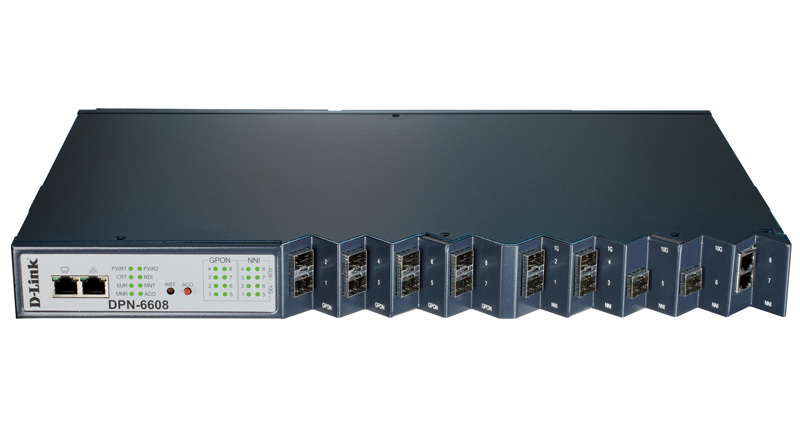

Вид спереди

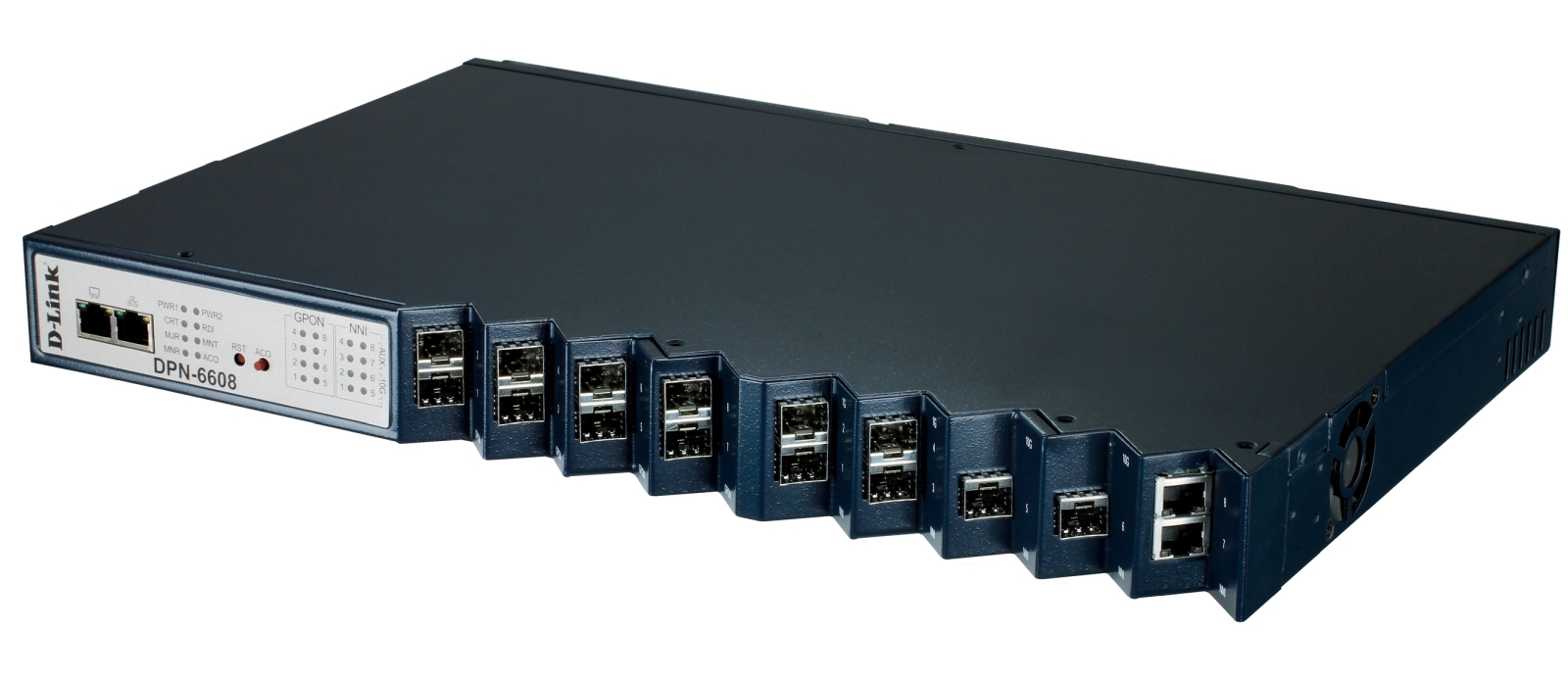

Вид справа

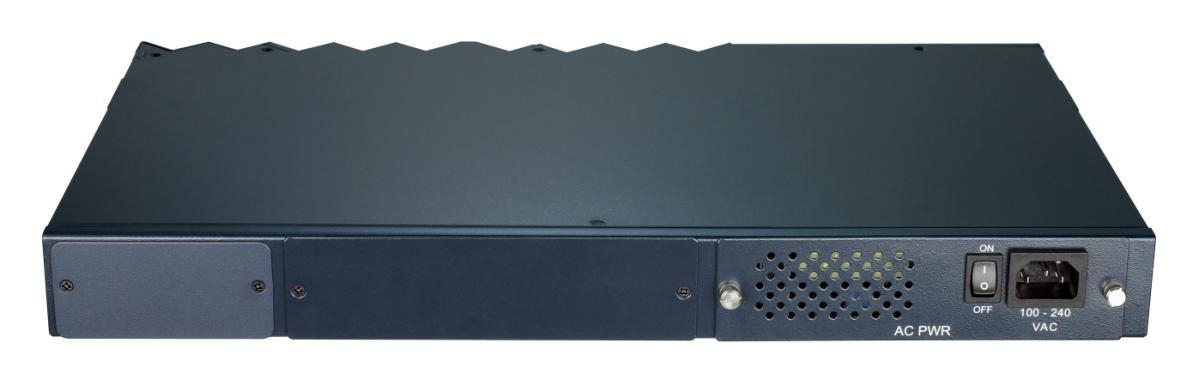

Вид сзади
