DES-1018MPV2
Неуправляемый коммутатор с 16 портами 10/100Base-TX и 2 комбо-портами 100/1000Base-T/SFP (16 портов PoE 802.3af/at, PoE-бюджет 247 Вт, дальность до 250 м)
Сипаттамасы
Неуправляемый коммутатор DES-1018MPV2, оснащенный 16 портами 10/100Base-TX с поддержкой PoE и 2 комбо-портами 100/1000Base-T/SFP, позволяет пользователям легко подключать и подавать питание по Ethernet-кабелям на PoE-совместимые устройства, например на сетевые камеры, и является оптимальным решением для развертывания систем видеонаблюдения.
Несколько режимов работы
Коммутатор DES-1018MPV2 оснащен двумя DIP-переключателями, позволяющими использовать два дополнительных режима работы: Isolation и Extended.
В стандартном режиме (оба DIP-переключателя находятся в положении OFF (ВЫКЛ.)) трафик может передаваться между всеми портами коммутатора, и они работают как порты обычного неуправляемого коммутатора.
В режиме Isolation трафик между портами 1-16 передаваться не может, но каждый из них может обмениваться трафиком с портами 17 и 18.
В режиме Extended максимальное расстояние передачи данных и подачи питания на портах 1-8 будет увеличено до 250 м1.
Подача питания и передача данных на увеличенное расстояние
Расстояние передачи данных и подачи питания по Ethernet-кабелю на портах 1-8 коммутатора DES-1018MPV2 может быть увеличено до 250 м1 благодаря использованию режима Extended. Кроме того, каскадное подключение PoE-повторителей DPE-302GE позволит еще больше увеличить это расстояние (до 650 м).
Power over Ethernet
16 портов коммутатора DES-1018MPV2 поддерживают стандарты IEEE 802.3af/802.3at PoE. Каждый порт подает питание мощностью до 15,4 Вт/30 Вт при общем PoE-бюджете коммутатора 247 Вт, что позволяет пользователям подключать к DES-1018MPV2 устройства, совместимые со стандартами IEEE 802.3af/802.3at. Это позволяет размещать оборудование в труднодоступных местах вне зависимости от расположения электрических розеток и минимизировать прокладку кабеля.
Uplink-порты
Коммутатор DES-1018MPV2 оснащен двумя uplink-комбо-портами 100/1000Base-T/SFP для подключения сетевого видеорегистратора (NVR), накопителя, сервера или вышестоящего коммутатора.
Установка Plug-and-play
Коммутатор DES-1018MPV2 поддерживает технологию Plug-and-play, позволяющую подключать к нему устройства без выполнения дополнительных настроек. Управление потоком 802.3x на каждом порту минимизирует потерю пакетов при переполнении входящего буфера порта, что обеспечивает надежное соединение всех подключенных устройств.
Автоматическое определение полярности MDI/MDIX
Поддержка автоматического определения полярности MDI/MDIX на всех медных портах исключает необходимость использования кроссовых кабелей при подключении к другому коммутатору.
1Реальное расстояние передачи будет зависеть от качества кабеля и типа подключенной сетевой камеры. Коммутатор поддерживает расстояние передачи до 250 м, но при этом скорость передачи данных не будет превышать 10 Мбит/с.
Сипаттамалары
|
Аппаратное обеспечение
|
|
|
Интерфейсы
|
• 16 портов 10/100Base-TX с поддержкой PoE
• 2 комбо-порта 100/1000Base-T/SFP
|
|
Индикаторы
|
• Power
• Link/Activity/Speed (на порт)
• PoE OK/PoE Fail (на порт PoE)
• PoE MAX
|
|
DIP-переключатели
|
• Режим Isolation
• Режим Extended
|
|
Разъем питания
|
• Разъем для подключения питания (переменный ток)
|
|
Функционал
|
|
|
Стандарты и функции
|
• IEEE 802.3 10Base-T
• IEEE 802.3u 100Base-TX
• IEEE 802.3ab 1000Base-T
• IEEE 802.3z 1000Base-X
• Управление потоком IEEE 802.3x в режиме полного дуплекса
• Автоматическое определение MDI/MDIX на всех медных портах
|
|
Производительность
|
|
|
Коммутационная матрица
|
• 7,2 Гбит/с
|
|
Метод коммутации
|
• Store-and-forward
|
|
Размер таблицы MAC-адресов
|
• 16K записей
|
|
Макс. скорость перенаправления 64-байтных пакетов
|
• 5,35 Mpps
|
|
Буфер пакетов
|
• 512 КБ
|
|
PoE
|
|
|
Стандарт PoE
|
• IEEE 802.3af
• IEEE 802.3at
|
|
Порты с поддержкой PoE
|
• Порты 1-16
|
|
Бюджет мощности PoE
|
• 247 Вт (макс. 30 Вт на порт PoE)
|
|
Физические параметры
|
|
|
Размеры (Д x Ш x В)
|
• 280 x 230 x 44 мм
|
|
Вес
|
• 2 кг
|
|
Условия эксплуатации
|
|
|
Питание
|
• 100-240 В переменного тока, 50/60 Гц
|
|
Макс. потребляемая мощность
|
• 294,4 Вт (функция PoE включена)
• 9,94 Вт (функция PoE выключена)
|
|
Потребляемая мощность в режиме ожидания
|
• 9,59 Вт (100 В)
• 9,72 Вт (240 В)
|
|
Тепловыделение
|
• 161,7 БТЕ/час
|
|
MTBF (часы)
|
• 467 815
|
|
Уровень шума
|
• 48,9 дБ
|
|
Система вентиляции
|
• 2 вентилятора
|
|
Температура
|
• Рабочая: от 0 до 40 °C
• Хранения: от -40 до 70 °C
|
|
Влажность
|
• При эксплуатации: от 0% до 95% без конденсата
• При хранении: от 0% до 95% без конденсата
|
|
Комплект поставки
|
|
|
• Коммутатор DES-1018MPV2
• Кабель питания
• 2 крепежных кронштейна для установки в 19-дюймовую стойку
• 4 резиновые ножки
• Комплект для монтажа
• Краткое руководство по установке
|
|
|
Совместимое оборудование
|
|
|
SFP-трансиверы
|
• DEM-310GT
• DEM-311GT
• DEM-312GT2
• DEM-314GT
• DEM-315GT
|
|
WDM SFP-трансиверы
|
• DEM-330T/10KM
• DEM-330R/10KM
• DEM-330T/3KM
• DEM-330R/3KM
• DEM-331T
• DEM-331R
• DEM-331T/20KM
• DEM-331R/20KM
|
|
Прочее
|
|
|
Сертификаты
|
• FCC
• VCCI
• CE
|
|
Безопасность
|
• CB
• UL
• LVD
|
Сертификаттар
Тапсырысқа арналған ақпарат
|
DES-1018MPV2/A1A
|
Неуправляемый PoE-коммутатор, 16x100Base-TX, 2xCombo 1000Base-T/SFP, PoE до 250м
|
|
Дополнительные SFP-трансиверы
|
|
|
DEM-310GT
|
SFP-трансивер, 1000Base-LX (Duplex LC), 1310нм, одномод, до 10км
|
|
DEM-311GT
|
SFP-трансивер, 1000Base-SX (Duplex LC), 850нм, многомод, до 550м
|
|
DEM-312GT2
|
SFP-трансивер, 1000Base-SX+ (Duplex LC), 1310нм, многомод, до 2км
|
|
DEM-314GT
|
SFP-трансивер, 1000Base-LX (Duplex LC), 1550нм, одномод, до 50км1
|
|
DEM-315GT
|
SFP-трансивер, 1000Base-ZX (Duplex LC), 1550нм, одномод, до 80км1
|
|
Дополнительные WDM SFP-трансиверы
|
|
|
DEM-330T/3KM
|
WDM SFP-трансивер, 1000Base-BX-D (Simplex SC), TX:1550нм, RX:1310нм, одномод, до 3км
|
|
DEM-330R/3KM
|
WDM SFP-трансивер, 1000Base-BX-U (Simplex SC), TX:1310нм, RX:1550нм, одномод, до 3км
|
|
DEM-330T/10KM
|
WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 10км
|
|
DEM-330R/10KM
|
WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 10км
|
|
DEM-331T/20KM
|
WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 20км
|
|
DEM-331R/20KM
|
WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 20км
|
|
DEM-331T/40KM
|
WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 40км1
|
|
DEM-331R/40KM
|
WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 40км1
|
1Работа на коротких расстояниях возможна только с использованием аттенюатора. Не входит в комплект поставки.

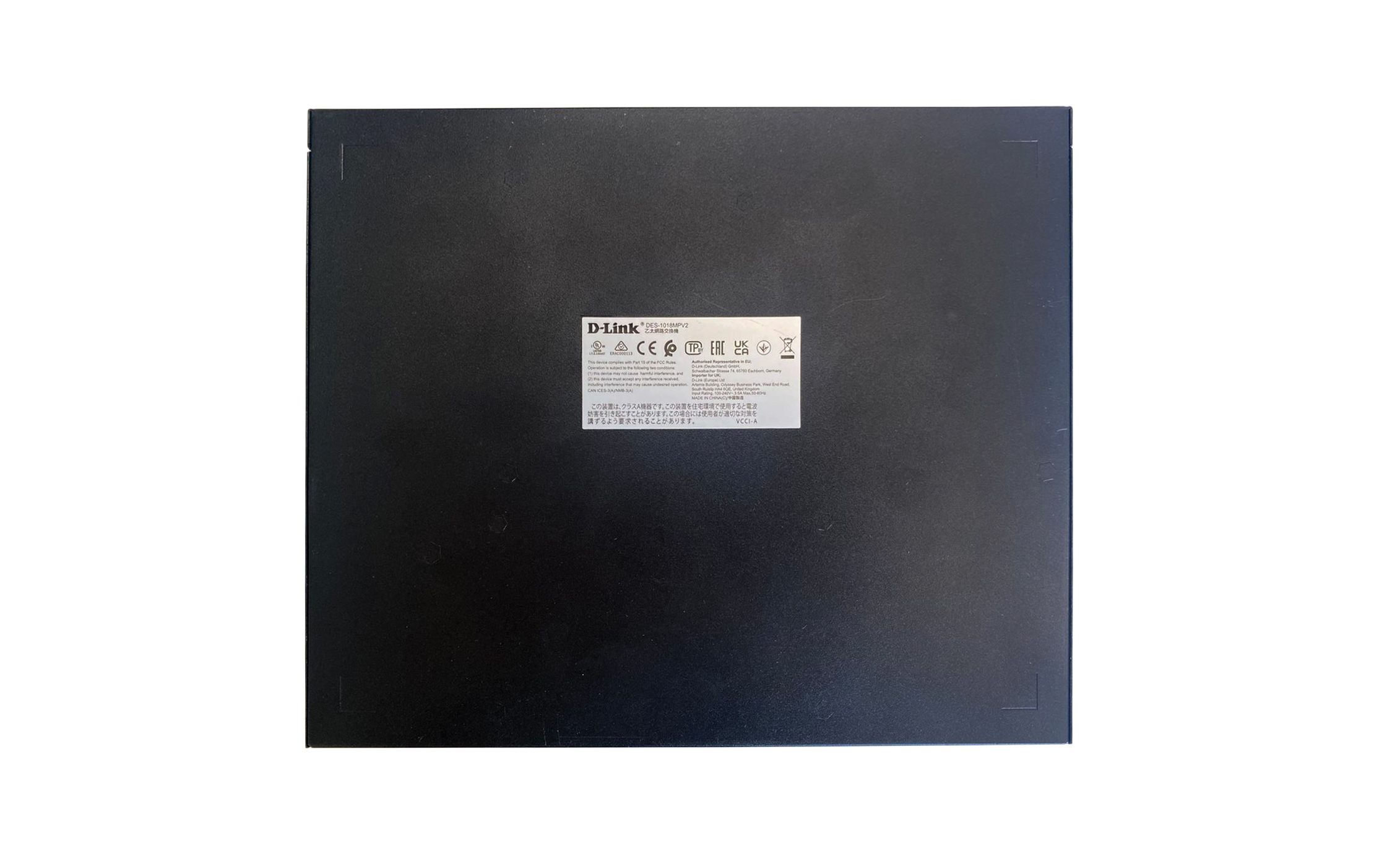

Кескіндері
