DMC-1002Поставляется в проекты
Модуль управления для шасси DMC‑1000
Сипаттамасы
Модуль DMC-1002 позволяет сетевым администраторам осуществлять управление медиаконвертерами и блоками питания, установленными в шасси DMC-1000, посредством Web-интерфейса, интерфейса командной строки (CLI) и с помощью протокола SNMP. Порт 10/100/1000Base-T, предназначенный для выполнения сетевых подключений, позволяет пользователю осуществлять настройки и наблюдение за состоянием шасси посредством рабочей станции с поддержкой SNMP или с ПК через Web-браузер. Дополнительный порт с разъемом RJ-45 обеспечивает подключение к консоли для выполнения необходимых настроек.
Модуль управления периодически производит опрос всех установленных в шасси конвертеров и источников питания, собирая данные на основе текущего состояния и параметров конфигурации. Устройство также анализирует информацию о таких событиях, как горячая замена модулей или прекращение подачи питания, при возникновении которых может быть отправлено уведомление.
Сипаттамалары
|
Аппаратное обеспечение
|
|
|
Интерфейсы
|
• Порт 10/100/1000Base-T
• Консольный порт с разъемом RJ-45
|
|
Индикаторы
|
• Power 1, 2
• Power Fail 1, 2
• Fan Fail 1, 2
• MGM
• Console
• Link/Activity
|
|
Функционал
|
|
|
Шасси
|
• Номер устройства
• Версия
• Описание
• Перезагрузка шасси
• Состояние питания
|
|
Модули медиаконвертеров
|
• Состояние соединения
• Тип конвертера
• Занимаемый слот
• Номер устройства
• Версия
|
|
Уведомления
|
• Холодный старт
• Горячий старт
• Отключение порта
• Включение порта
• Сбой аутентификации
• Включение/выключение блока питания
• Установка блока питания
• Извлечение блока питания
• Установка модуля
• Извлечение модуля
• Неизвестный модуль
• Сбой в работе модуля
|
|
Управление функциями
|
• Функция Link Loss Carry Forward (LLCF)
• Функция Link Loss Return (LLR)
• Имя модуля
• IP-адрес
• Сброс модуля
• Резервирование
• Загрузка ПО с помощью TFTP/HTTP
• Маска подсети
• Шлюз по умолчанию
• Управление по протоколу Telnet
|
|
Поддерживаемые протоколы
|
• IP
• SNMP
• TFTP
• ICMP
• UDP
• TCP
• ARP
• HTTP
|
|
Физические параметры
|
|
|
Вес
|
• 0,12 кг
|
|
Размеры (Д x Ш x В)
|
• 88 x 120 x 25 мм
|
|
Условия эксплуатации
|
|
|
Температура
|
• Рабочая: от 0 до 40 °C
• Хранения: от -20 до 70 °C
|
|
Влажность
|
• При эксплуатации: от 10% до 90%
• При хранении: от 5% до 90%
|
|
Комплект поставки
|
|
|
• Модуль управления DMC-1002
• Консольный кабель
• Краткое руководство по установке
• Компакт-диск
• Гарантийный талон
|
|
|
Прочее
|
|
|
Сертификаты
|
• FCC Class A
• CE Class A
• VCCI Class A
|
Сертификаттар
Тапсырысқа арналған ақпарат
|
DMC-1002/B1A
|
Модуль управления для шасси DMC-1000
|

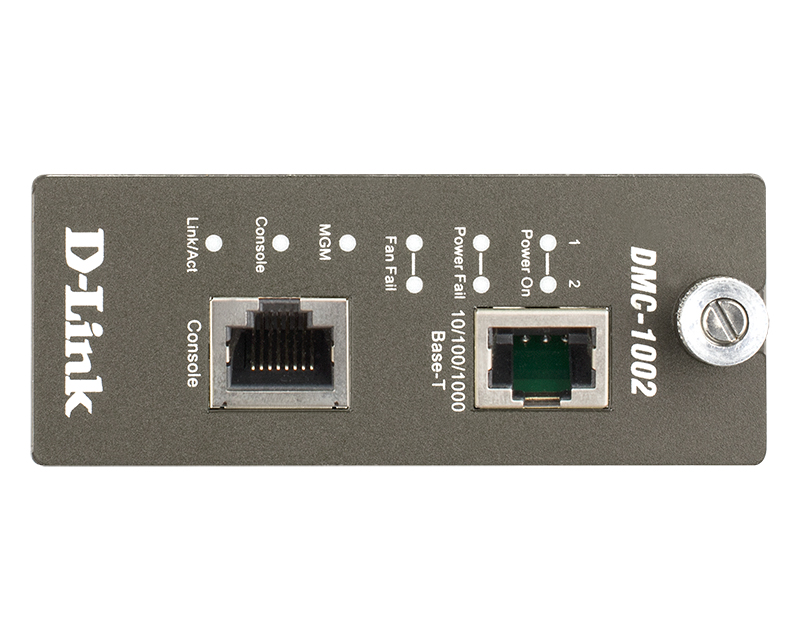

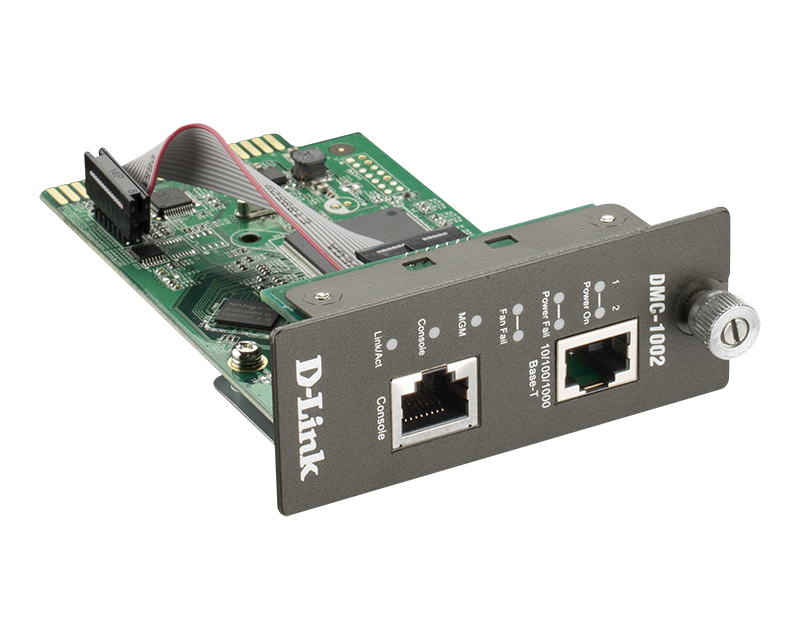

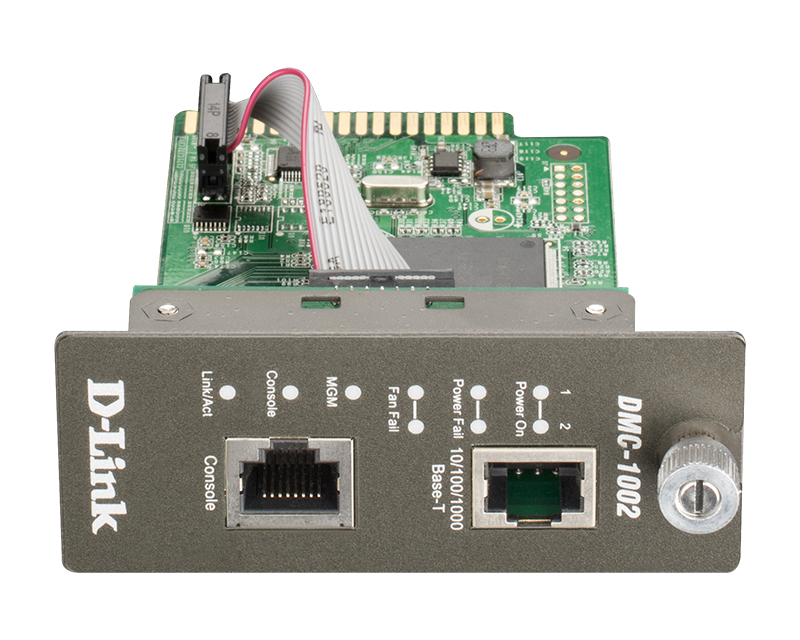

Кескіндері
DMC-1002/B
