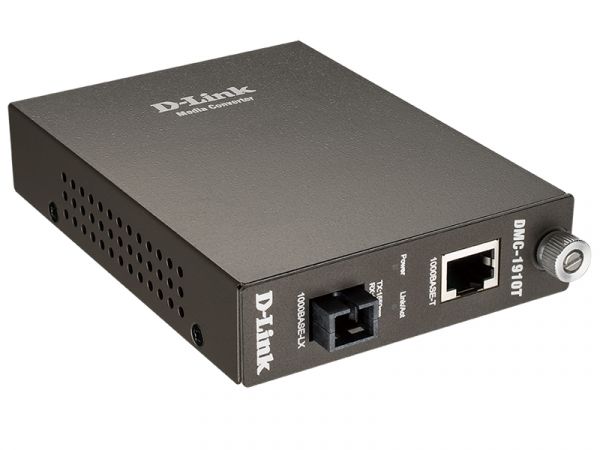

DMC-1910T
WDM медиаконвертер с 1 портом 1000Base-T и 1 портом 1000Base-LX с разъемом SC (ТХ: 1550 нм; RX: 1310 нм) для одномодового оптического кабеля (до 15 км)
Сипаттамасы
Медиаконвертеры DMC-1910T и DMC-1910R (работают в паре) преобразуют сигнал стандарта 1000Base-T Gigabit Ethernet по витой паре в сигнал стандарта 1000Base-LX Gigabit Ethernet по одномодовому оптическому кабелю, что позволяет увеличить расстояние соединения (до 15 км) между двумя устройствами. Данные медиаконвертеры оснащены одним портом с разъемом RJ-45 для витой пары и одним оптическим портом с разъемом SC.
Медиаконвертеры DMC-1910T и DMC-1910R обеспечивают прием и передачу данных по одному волокну, используя две разные длины волн. Данные медиаконвертеры используются в паре. На одной стороне медиаконвертер использует одну длину волны для передачи и вторую длину волны для приема данных. На другой стороне второй медиаконвертер работает наоборот.
Медиаконвертеры DMC-1910T и DMC-1910R оснащены прочным металлическим корпусом и индикаторами состояния. Устройства могут использоваться автономно или устанавливаться в шасси. При установке в шасси необходимо снять металлический корпус и установить плату в слот шасси. Вместо индивидуального адаптера в этом случае будет использоваться блок питания шасси. При установке в шасси медиаконвертеры поддерживают функцию горячей замены.
DMC-1910T и DMC-1910R поддерживают функции LLCF (Link Loss Carry Forward) и LLR (Link Loss Return) для оптического порта. При установке DMC-1910T и DMC-1910R в шасси DMC-1000, специальный модуль управления шасси (DMC-1002) позволяет отслеживать состояние канала связи, режим работы, скорость передачи и значения счетчиков принятых и переданных пакетов данных через SNMP.
Сипаттамалары
Аппаратное обеспечение
|
|
Интерфейсы
|
• Порт 1000Base-T
• Порт 1000Base-LX с разъемом SC
|
Индикаторы
|
• Power
• Link/Act
|
Переключатели
|
• Режим работы оптического порта (Фиксированный/Автосогласование)
• LLR
|
Сетевые кабели
|
• 1000Base-T: 4-парный категории 5, экранированная витая пара (до 100 м)
• 1000Base-LX: одномодовый оптический кабель 9/125 мкм с разъемом SC (до 15 км)
|
Разъем питания
|
• Разъем для подключения адаптера питания
|
Функционал
|
|
Стандарты и функции
|
• IEEE 802.3ab 1000Base-T
• IEEE 802.3z 1000Base-LX
• Автоматическое определение MDI/MDIX
|
Дуплексный режим
|
• Полный дуплекс
|
Скорость передачи данных
|
• 2000 Мбит/с (полный дуплекс)
|
Скорость передачи пакетов
|
• 1 488 000 pps
|
Функции медиаконвертера
|
• Преобразование среды передачи данных из 1000Base-T в 1000Base-LX
• Передача на полной скорости канала
• Возможность использования в качестве отдельного устройства или при установке в шасси
• Горячая замена при установке в шасси
• Функция LLR (Link Loss Return)
• Функция LLCF (Link Loss Carry Forward)
|
Метод коммутации
|
• Store-and-forward
|
Максимальный размер кадра
|
• Без ограничений (Jumbo-фрейм)
|
Управление
|
• Через шасси DMC-1000 с установленным модулем управления DMC-1002
|
Физические параметры
|
|
Размеры (Д x Ш x В)
|
• 88 x 120 x 25 мм
|
Вес
|
• 0,295 кг
|
Условия эксплуатации
|
|
Питание
|
• Адаптер питания
- Выход: 5 В / 1 А
|
Максимальная потребляемая мощность
|
• 5,5 Вт
|
MTBF (часы)
|
• 782 350
|
Длина волны
|
• Tx: 1550 нм, Rx: 1310 нм
|
Длина поддерживаемого оптического кабеля
|
• До 15 км
|
Температура
|
• Рабочая: от 0 до 40 °C
• Хранения: от -10 до 70 °C
|
Влажность
|
• От 10% до 90% без конденсата
|
Комплект поставки
|
|
• Медиаконвертер DMC-1910T
• Адаптер питания
• Эксплуатационная документация
• Гарантийный талон
|
|
Прочее
|
|
EMI
|
• FCC Class A
• CE Class A
• VCCI Class A
|
Сертификаттар
Тапсырысқа арналған ақпарат
DMC-1910T/A9A
|
WDM медиаконвертер, 1000Base-T / 1000Base-LX (SC), Tx:1550нм, Rx:1310нм, одномод, до 15км
|
