Atsakymas:

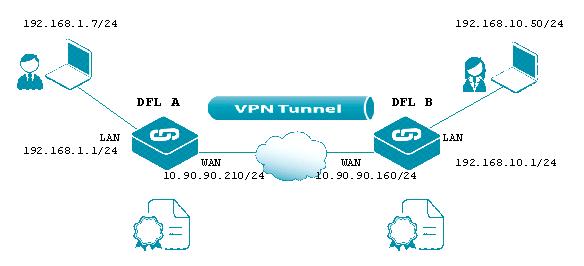

Virtualus privatus tinklas, naudojantis IPsec lan-to-lan tunelius. Pavyzdinėje schemoje pateikti adresai gali skirtis nuo realių tinklų. Svarbu, kad DFL A lan potinklis nesutaptų su DFL B potinkliu.
DFL-A konfigūravimas

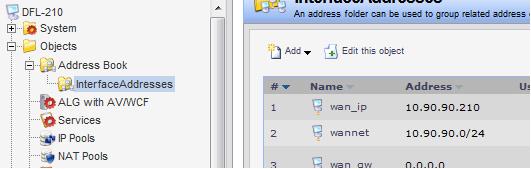

1. Objects->Address book -> InterfaceAddresses. Redaguokite šiuos elementus:
Pakeiskite lan_ip į 192.168.1.1
Pakeiskite lannet į 192.168.1.0/24
Pakeiskite wan_ip į 10.90.90.210
Pakeiskite wannet į 10.90.90.0/24
2. Objects -> Address book, įdėkite naują aplanką “RemoteHosts”.
Naują aplanką papildykite IP4 Host/Network:
Vardas: fwB-remotenet; IP adresas: 192.168.10.0/24
Vardas: fwB-remotegw; IP adresas: 10.90.90.160
2. Objects -> VPN objects -> Pre-shared keys.
Sukurkite naują Pre-Shared Key.
Name: fwB-psk.
Passphrase: ********* (toks pat turės būti naudojamas ir DFL B).
Spauskite OK.

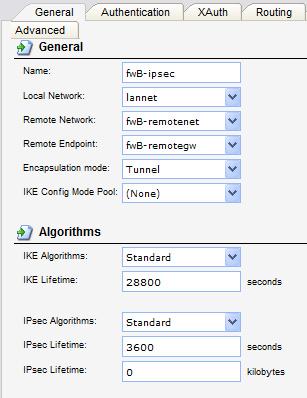

3. Interfaces -> IPsec Tunnels. Pasirinkkite add new -> IPsec Tunnel.
Name: fwB-ipsec
Local Network: lannet
Remote Network: fwB-remotenet
Remote Endpoint: fwB-remotegw
Encapsulation Mode: Tunnel
IKE Algorithms: High
IKE Life Time: 28800
IPsec Algorithms: High
IPsec Life Time: 3600
Authentication skiltyje pasirinkite Pre_shared key: fwA-psk.
Tada spauskite OK.
4. IP Taisyklės: Rules -> IP Rules.

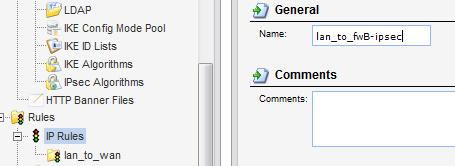

Sukurkite naują aplanką IP Rules Folder, pavadinimu lan_to_fwB-ipsec
Sukurtame aplanke įrašykite naują taisyklę IP Rule.

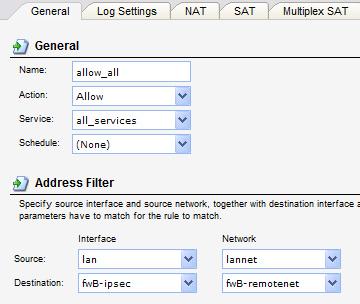

Užpildykite General:
Name: allow_all
Action: Allow
Service: all_services
Source Interface: lan
Source Network: lannet
Destination Interface: fwB-ipsec
Destination Network: fwB-remotenet
Užpildę spauskite OK.
Sukurkite antrą taisyklę tame pačiame aplanke.

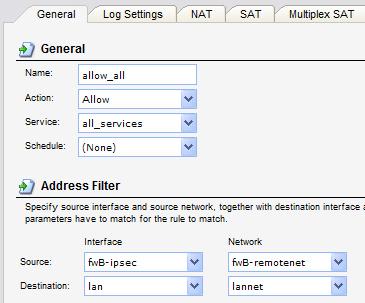

Užpildykite General:
Name: allow_all
Action: Allow
Service: all_services
Source Interface: fwB-ipsec
Source Network: fwB-remotenet
Destination Interface: lan
Destination Network: lannet
Užpildę spauskite OK.
Išsaugokite ir aktyvuokite naujus DFL A nustatymus: Configuration > Save and Activate.
5. DFL B konfigūravimas.
pasirinkite Objects -> Adrress Book -> InterfaceAddresses.
Pakeiskite lan1_ip į 192.168.10.1
Pakeiskite lan1net į 192.168.10.0/24
Pakeiskite wan1_ip į 10.90.90.160
Pakeiskite wan1net į 10.90.90.0/24
Pasirinkite Objects -> Address book ir sukurkite aplanką RemoteHosts.
Į naują aplaką įdėkite naują IP4 Host/Network:
Name: fwA-remotenet; IP adresas: 192.168.1.0/24
Vardas: fwA-remotegw; IP adresas: 10.90.90.210
6. Objects -> VPN objects -> Prie-Shared keys.
Sukurkite naują Pre-Shared Key.
Name: fwA-psk; slaptažodis toks pat kaip antrajame žingsnyje.
Spauskite OK.
7. Ugniasienės B IPsec tunelis. Interfaces -> IPsec Tunnels.
Sukurkite naują IPsec Tunnel.
Užpildykite General:
Name: fwA-ipsec
Local Network: lannet
Remote Network: fwA-remotenet
Remote Endpoint: fwA-remotegw
Encapsulation Mode: Tunnel
Užpildykite Algorithms:
IKE Algorithms: High
IKE Life Time: 28800
IPsec Algorithms: High
IPsec Life Time: 3600
IPsec Life Time: 0
Užpildykite Authentication:
Authentication: Išrinkite Pre-Shared Key į fwA-psk.
Spauskite OK.
8. IP Taisyklės: Rules -> IP Rules.
Sukurkite naują aplanką IP Rules Folder, pavadinimu lan_to_fwA-ipsec. Į naują aplanką įdėkite naują IP taisyklę IP Rules.
Name: allow_all
Action: Allow
Service: all_services
Address Filter:
Source Interface: lan
Source Network: lannet
Destination Interface: fwA-ipsec
Destination Network: fwA-remotenet
Spauskite OK.
Sukurkite antrą taisyklę tame pačiame aplanke.
Užpildykite General:
Name: allow_all
Action: Allow
Service: all_services
Address Filter:
Source Interface: fwA-ipsec
Source Network: fwA-remotenet
Destination Interface: lan
Destination Network: lannet
Spauskite OK.
Išsaugokite ugniasienės B nustatymus.
Tunelis bus sujungiamas automatiškai, kai tik vieno tinklo vartotojai bandys kreiptis į kitą tinklą.
