Atsakymas:
1. Interneto naršyklėje įveskite adresą https://192.168.10.1 (modeliams DFL-260E/860E/1660/2560) arba https://192.168.1.1 (modeliams DFL-210/260/800/860/1600/2500).
2. Gamyklinėje konfigūracijoje vartotojo vardas ir slaptažodis yra admin / admin.

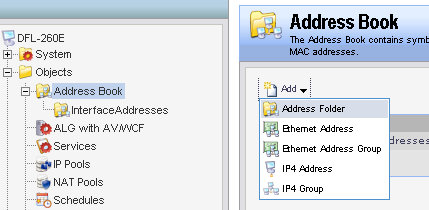

3. Atidarykite Objects > Address Book. Pasirinkite Add Address Folder.

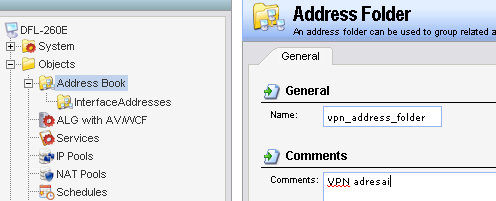

4. Įveskite aplanko, kuriame bus IP adresų ruožas, priskiriamas VPN vartotojams, vardą. Šiame pavyzdyje: vpn_address_folder. Patvirtinkite spausdami OK.
5. Įeikite į naujai sukurtą aplanką.

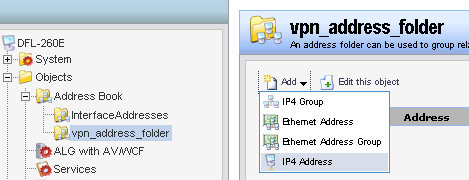

6. Pasirinkite Add IP4 Address.
7. Sukurkite IP4 adresą su sekančiais parametrais:
Name: pptp_ip_pool
Address: 192.168.10.10-192.168.10.20
Adresų ruožas priklauso nuo naudojamo vidinio potinklio bei vienu metu prisijungiančių VPN vartotojų kiekio. Patvirtinkite spausdami OK.

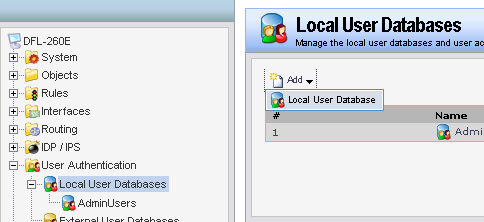

8. Atidarykite User Authentication > LocalUserDatabases. Pasirinkite Add Local User Database.

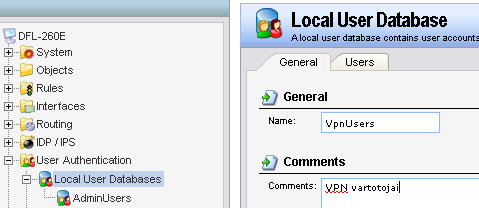

9. Skiltyje General įveskite vardą pvz: VpnUsers ir aprašą. Patvirtinkite spausdami OK.

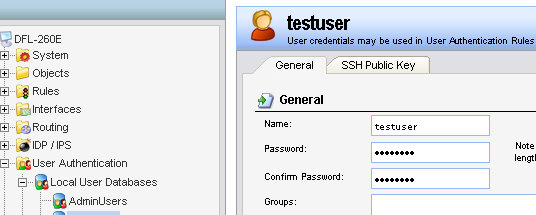

10. Skiltyje Users pasirinkite Add User.
Name: testuser
Password: test
Confirm password: test
Patvirtinkite spausdami OK.

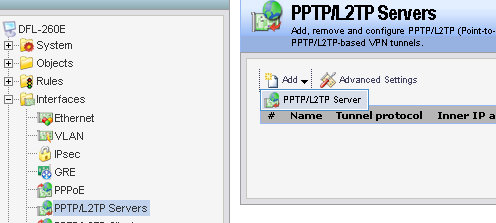

11. Atidarykite Interfaces > PPTP/L2TP Servers. Pasirinkite Add PPTP/L2TP Server.
12. Įveskite (pasirinkite) sekančius duomenis:
Name: pptp_server
Inner IP Address: lan_ip
Tunnel Protocol: PPTP
Outer Interface: wan
Server IP: wan_ip
13. Pasirinkite skiltį PPP Parameters. IPPool: pasirinkite pptp_ip_pool (sukonfigūruotas 7-tame žingsnyje).
14. Pasirinkite skiltį Add Route. Pažymėkite Always select ALL interfaces, including new ones. Patvirtinkite spausdami OK.
15. Atidarykite User Authentication > User Authentication Rules. Pasirinkite Add User Authentication Rule.
16. Įveskite (pasirinkite) sekančius duomenis:
Name: vpn_rule
Authentication agent: PPP
Authentication Source: local
Interface: pptp_server (sukurtas 11-14 žingsniuose)
Originator IP: all-nets
Terminator IP: wan_ip

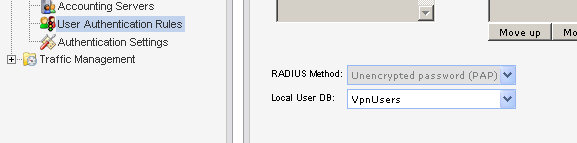

17. Pasirinkite skiltį Authentication Options. Local User DB pasirinkite VpnUsers (sukurta 9 žingsnyje). Patvirtinkite spausdami OK.

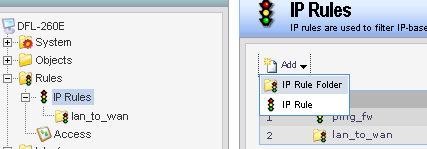

18. Atidarykite Rules > IP Rules. Pasirinkite Add IP Rule Folder.
19. Įveskite Name: vpn_rules. Patvirtinkite spausdami OK.

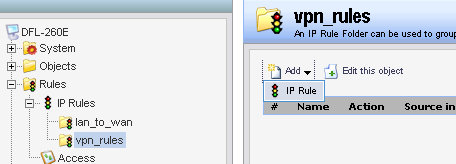

20. Atidarykite Rules > IP Rules > vpn_rules. Pasirinkite Add IP Rule.
21. Įveskite (pasirinkite) sekančius duomenis:
Name: fromVpnClients
Action: Allow
Service: all_services
Schedule: (None)
Source Interface: pptp_server (sukurtas 11-14 žingsniuose)
Source Network: pptp_ip_pool (sukurtas 7 žingsnyje)
Destination Interface: lan
Destination Network: lannet
Patvirtinkite spausdami OK.
22. Atidarykite Rules > IP Rules > vpn_rules. Pasirinkite Add IP Rule.
23. Įveskite (pasirinkite) sekančius duomenis:
Name: toVpnClients
Action: Allow
Service: all_services
Schedule: (None)
Source Interface: lan
Source Network: lannet
Destination Interface: pptp_server (sukurtas 11-14 žingsniuose)
Destination Network: pptp_ip_pool (sukurtas 7 žingsnyje)
Patvirtinkite spausdami OK.
24. Pagrindiniame meniu pasirinkite Configuration > Save and Activate. Patvirtinkite spausdami OK.
