Функция Q-in-Q, также известная как Double VLAN, соответствует стандарту IEEE 802.1ad, который является расширением стандарта IEEE 802.1Q. Она позволяет добавлять в маркированные кадры Ethernet второй тег IEEE 802.1Q.



Благодаря функции Q-in-Q провайдеры могут использовать их собственные уникальные идентификаторы VLAN (называемые Service Provider VLAN ID или SP-VLAN ID) при оказании услуг пользователям, в сетях которых настроено несколько VLAN. Это позволяет сохранить используемые пользователями идентификаторы VLAN (Customer VLAN ID или CVLAN ID), избежать их совпадения и изолировать трафик разных клиентов во внутренней сети провайдера.



Инкапсуляция кадра Ethernet вторым тегом происходит следующим образом: тег, содержащий идентификатор VLAN сети провайдера SP-VLAN ID (внешний тег) вставляется перед внутренним тегом, содержащим клиентский идентификатор VLAN – CVLAN ID. Передача кадров в сети провайдера осуществляется только на основе внешнего тега SP-VLAN ID, внутренний тег пользовательской сети CVLAN ID при этом скрыт.



Существует две реализации функции Q-in-Q: Port-based Q-in-Q и Selective Q-in-Q. Функция Port-based Q-in-Q по умолчанию присваивает любому кадру, поступившему на порт доступа граничного коммутатора провайдера идентификатор SP-VLAN, равный идентификатору PVID порта. Порт маркирует кадр независимо от того, является он маркированным или немаркированным. При поступлении маркированного кадра в него добавляется второй тег с идентификатором, равным SP‑VLAN. Если на порт пришёл немаркированный кадр, в него добавляется только тег с SP-VLAN порта.



Все порты граничного коммутатора, на котором используется функция Port‑based Q‑in-Q, должны быть настроены как порты доступа (UNI) или Uplink-порты (NNI):



Рассматриваемый пример настройки подходит для коммутаторов с D-Link-like CLI.

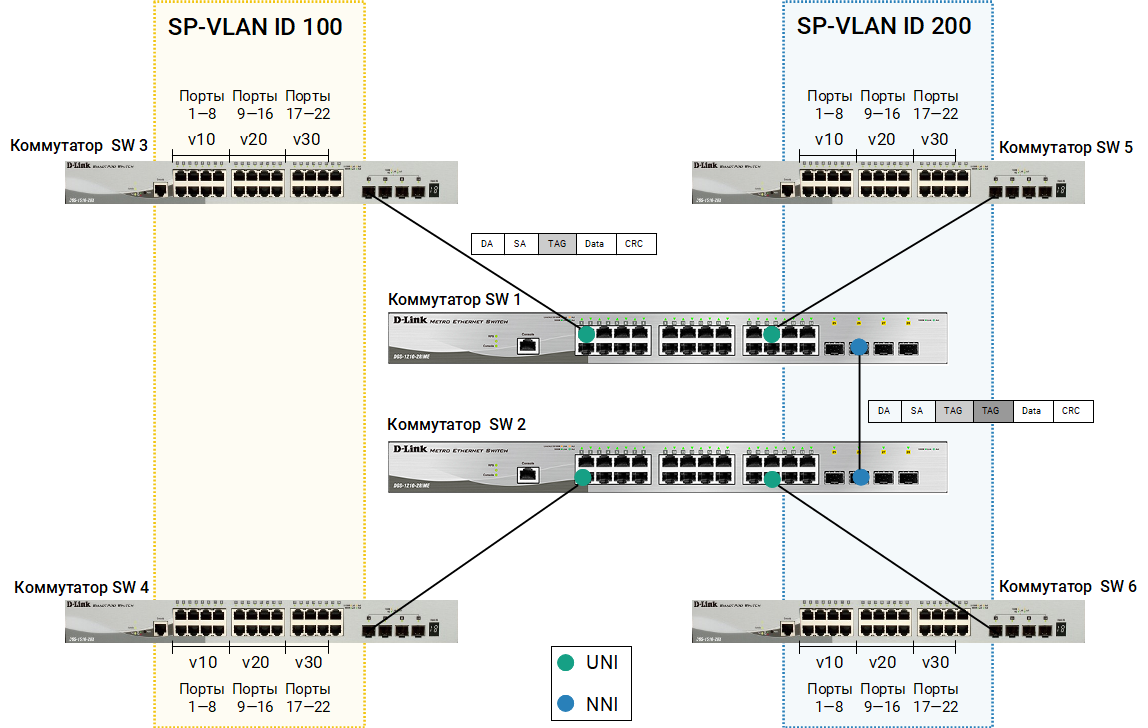

Рассмотрим подключение двух клиентских VLAN к сети провайдера услуг. Схема подключения показана на рисунке 1.







Рис. 1 Схема подключения
