Вопрос: Пример настройки ААА с использованием RADIUS-сервера
Ответ:
Ответ:
| Пример настройки ААА с использованием RADIUS-сервера | Скачать (PDF) |
AAA (Authentication, Authorization, Accounting) — это основанная на стандартах структура для контроля того, кому разрешено использовать сетевые ресурсы (через аутентификацию), что им разрешено делать (через авторизацию) и регистрации действий, выполняемых при доступе к сети (посредством учета).
В сети используется сервер AAA (TACACS+ или RADIUS), способный аутентифицировать пользователей, обрабатывать запросы на авторизацию и собирать учетные данные.
В сети используется сервер AAA (TACACS+ или RADIUS), способный аутентифицировать пользователей, обрабатывать запросы на авторизацию и собирать учетные данные.
Примечание к настройке
Рассматриваемый пример настройки подходит для коммутаторов с D-Link-like CLI.
Задача
Настроить аутентификацию при доступе к коммутатору по Telnet с использованием RADIUS-сервера.

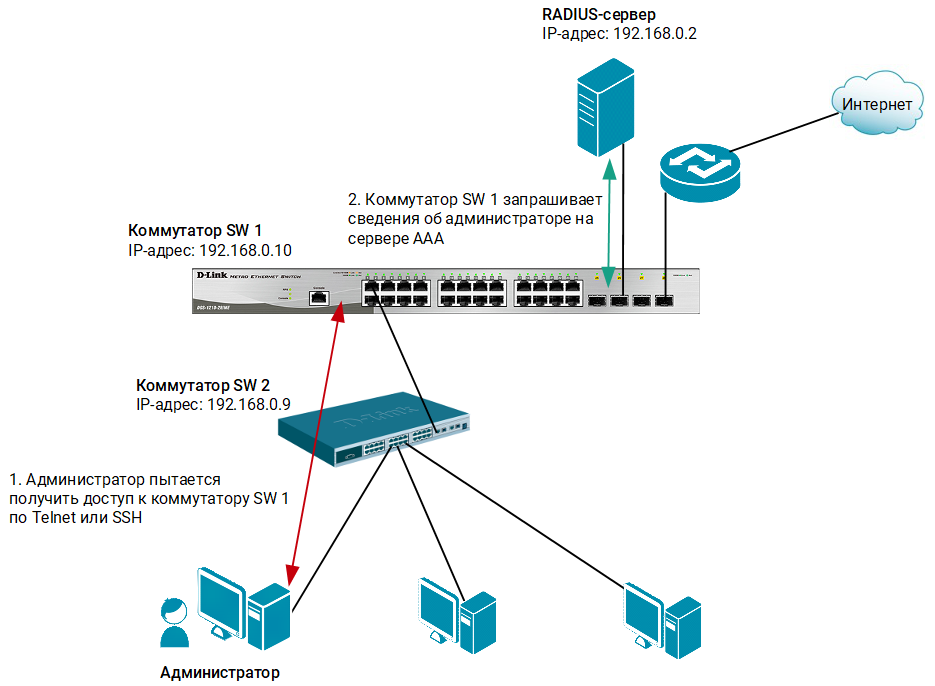

Рис. 1 Схема подключения
Настройка RADIUS-сервера
В качестве RADIUS-сервера будем использовать пакет freeradius для OC Linux. Команды приведены для дистрибутива Linux Ubuntu 22.04.
- Установите пакет freeradius. В терминале введите команду:
|
$ sudo apt install freeradius
|
- Добавьте информацию о коммутаторе, который будет использовать RADIUS-сервер для аутентификации клиентов. Откройте файл /etc/freeradius/3.0/clients.conf. В конце файла добавьте строки:
|
$ sudо gedit /etc/freeradius/3.0/clients.conf
client 192.168.0.10 {
secret = dlinkpassword
shortname = switch
}
|
|
Примечание
1. Если при попытке доступа к папке /etc/freeradius/3.0 появляется сообщение об отказе доступа, то введите команду:
2. При написании текста, необходимо выровнять текст по образцу примера. Для этого, вместо пробела используйте нажатие клавиши Tab. Соблюдать форматирование необходимо во всех конфигурационных файлах при настройке RADIUS-сервера.
|
- Создайте и заполните файл /etc/freeradius/3.0/dictionary.dlink:
|
$ sudо gedit /etc/freeradius/3.0/dictionary.dlink
VENDOR dlink 171
BEGIN-VENDOR dlink
ATTRIBUTE dlink-privelege-level 1 integer
END-VENDOR dlink
|
- В конфигурационный файл /etc/freeradius/3.0/dictionary в конце файла добавьте строку:
|
$ sudо gedit /etc/freeradius/3.0/dictionary
$INCLUDE /etc/freeradius/3.0/dictionary.dlink
|
- Настройте базу учётных записей пользователей. На коммутаторах с D-Link-like CLI существует четыре уровня прав доступа — Admin, Operator, Power User и User. Соответственно, в конфигурационном файле RADIUS-сервера необходимо создать пользователей для каждого уровня доступа — admin, operator, power_user, user и enable. Пользователь enable необходим для получения прав администратора при выполнении команды enable admin. Откройте файл /etc/freeradius/3.0/users. В начале файла добавьте:
|
$ sudо gedit /etc/freeradius/3.0/users
admin Cleartext-Password := “admin_password”
dlink-privelege-level = 5
enable Cleartext-Password := “enable_password”
dlink-privelege-level = 5
operator Cleartext-Password := “operator_password”
dlink-privelege-level = 4
power_user Cleartext-Password := “power_user_password”
dlink-privelege-level = 6
user Cleartext-Password := “user_password”
dlink-privelege-level = 3
|
- Перезапустите RADIUS-сервер:
|
$ sudo systemctl restart freeradius.service
|
- Чтобы протестировать аутентификацию пользователей локально на RADIUS-сервере, введите команду:
|
$ sudo radtest admin admin_password 127.0.0.1:18120 0 testing123
|
Пример успешной аутентификации пользователя:
|
Sent Access-Request Id 22 from 0.0.0.0:41305 to 127.0.0.1:18120 length 75
User-Name = "admin"
User-Password = "admin_password"
NAS-IP-Address = 127.0.1.1
NAS-Port = 0
Message-Authenticator = 0x00
Cleartext-Password = "admin_password"
Received Access-Accept Id 8 from 127.0.0.1:18120 to 127.0.0.1:41305 length 32
dlink-privelege-level = Admin
|
Настройка коммутатора SW 1
- IP-адрес управляющего интерфейса коммутатора должен соответствовать записи в конфигурационном файле /etc/freeradius/3.0/clients.conf. Измените IP-адрес интерфейса управления коммутатора:
|
config ipif System ipaddress 192.168.0.10/24
|
- Активируйте глобально использование политик аутентификации:
|
enable authen_policy
|
- Создайте запись о RADIUS-сервере, ключ должен совпадать с записью в конфигурационном файле /etc/freeradius/3.0/clients.conf:
|
create authen server_host 192.168.0.2 protocol radius port 1812 key dlinkpassword timeout 5 retransmit 2
|
- Создайте пользовательский список аутентификации tel_ext, в котором предпочитаемым будет RADIUS:
|
create authen_login method_list_name tel_ext
config authen_login method_list_name tel_ext method radius
|
- Создайте список аутентификации tel_ext_ena для получения прав администратора:
|
create authen_enable method_list_name tel_ext_ena
config authen_enable method_list_name tel_ext_ena method radius
|
- Примените созданные списки аутентификации для доступа к коммутатору по Telnet:
|
config authen application telnet login method_list_name tel_ext
config authen application telnet enable method_list_name tel_ext_ena
|
- Укажите максимальное количество попыток аутентификации:
|
config authen parameter attempt 3
|
