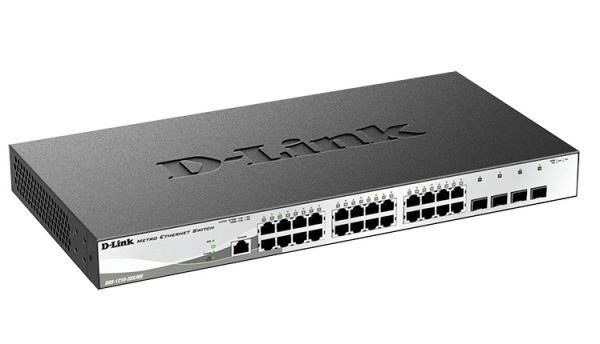

DGS-1210-28X/ME
Управляемый L2 коммутатор с 24 портами 10/100/1000Base-T и 4 портами 10GBase-X SFP+
Где купитьОписание
Коммутатор DGS-1210-28X/ME является идеальным решением для применения в сетях Metro Ethernet. Коммутатор оснащен 24 портами 10/100/1000Base-T и 4 портами 10GBase-X SFP+. Защита от статического электричества обеспечивает устойчивость к скачкам напряжения, а полный набор функций безопасности и аутентификации защищает сеть от внутренних и внешних угроз. Устройства поддерживают Auto Voice VLAN, обеспечивая максимальный приоритет для «голосового» трафика.
Отказоустойчивость/высокая производительность
Коммутатор DGS-1210-28X/ME поддерживает протоколы Spanning Tree (STP): 802.1D-2004 edition, 802.1w и 802.1s. Протоколы STP позволяют организовать резервный маршрут передачи данных, используемый в случае возникновения неисправности коммутатора. Коммутатор также поддерживает 802.3ad Link Aggregation, которое обеспечивает объединение в группы несколько портов и, как следствие, увеличение полосы пропускания и повышение отказоустойчивости соединений. Данная модель поддерживает стандарт 802.1p для управления качеством обслуживания (QoS), что позволяет классифицировать трафик в режиме реального времени на 8 очередей с использованием механизмов строгой обработки приоритетов и Weighted Round Robin (WRR). Классификация пакетов осуществляется на основе TOS, DSCP, MAC, IPv4, VLAN ID, номера порта TCP/UDP, типа протокола или содержимого пакетов, определяемого пользователем, и предоставляет возможность гибкой настройки для определенных мультимедийных приложений, таких как VoIP или IPTV.
Auto Voice VLAN
Коммутаторы серии DGS-1210/ME поддерживают Auto Voice VLAN. Данный функционал позволяет автоматически распознавать в общей сети VoIP-оборудование и выделять его в отдельные VLAN, внутри каждой из которых для голосового трафика будет назначен наивысший приоритет обслуживания. Поддержка Auto Voice VLAN обеспечивает стабильную работу VoIP-приложений и качественную передачу аудио-трафика вне зависимости от общей загруженности сети.
Безопасность и аутентификация
Коммутатор DGS-1210-28X/ME поддерживает управление доступом 802.1X на основе порта/узла, возможность создания гостевого VLAN, а также аутентификацию RADIUS/TACACS+ для строгого управления доступом в сети. Функция IP-MAC-Port Binding в коммутаторах D-Link позволяет контролировать доступ компьютеров в сеть на основе их IP и MAC-адресов, а также порта подключения, расширяя, таким образом, возможности управления доступом. Встроенная функция D-Link Safeguard Engine™ обеспечивает идентификацию и приоритизацию пакетов, предназначенных для обработки процессором коммутатора, с целью предотвращения вредоносных атак, способных помешать нормальному функционированию коммутатора. Кроме того, функция списков управления доступом (ACL) повышает безопасность и производительность сети.
Функции управления
Удобный для пользователя Web-интерфейс обеспечивает простоту управления, а автоматическая настройка DHCP предоставляет функции расширенного управления, позволяя администраторам заранее установить настройки и сохранить их на TFTP-сервере. После этого отдельные коммутаторы могут получить IP-адреса с сервера и загрузить предварительно заданные параметры конфигурации. Протокол LLDP (Link Layer Discovery Protocol) позволяет сетевому оборудованию оповещать локальную сеть о своем существовании и характеристиках, что помогает лучше управлять топологией сети. Кроме того, каждый порт коммутатора поддерживает функцию диагностики кабеля, что помогает определить различные неисправности, например, несоответствие длины кабеля или его характеристик.
Управление трафиком и полосой пропускания
Функция управления полосой пропускания позволяет сетевым администраторам определять пропускную способность для каждого порта с шагом до 64 Кбит/с для входящего трафика. Коммутатор DGS-1210-28X/ME также поддерживает функцию защиты от широковещательного шторма, которая сводит к минимуму вероятность вирусных атак в сети. Функция зеркалирования портов упрощает диагностику трафика, а также помогает администраторам следить за производительностью коммутатора и изменять ее в случае необходимости. Поддержка функции IGMP Snooping позволяет сократить объем многоадресного трафика и оптимизировать производительность сети.
Многоадресная рассылка
Коммутатор DGS-1210-28X/ME поддерживает полный набор функций уровня 2 для работы с многоадресной рассылкой, включая IGMP Snooping, IGMP filtering, Fast Leave и настройку для многоадресного трафика на определенных портах. Благодаря поддержке данного функционала коммутатор DGS-1210-28X/ME предоставляет возможность работы с IPTV-сервисами, пользующимися растущим спросом на рынке. IGMP/MLD Snooping на основе хоста обеспечивает подключение нескольких клиентов многоадресной группы к одному сетевому интерфейсу. При использовании функции ISM VLAN многоадресный трафик с целью эффективного расходования полосы пропускания передается в отдельной VLAN. Профили ISM VLAN позволяют пользователям быстро и легко назначить/заменить предустановленные настройки на портах подписчиков многоадресной рассылки.
Характеристики
|
Аппаратное обеспечение
|
||
|
Интерфейсы
|
• 24 порта 10/100/1000Base-T
• 4 порта 10GBase-X SFP+
• Автоопределение MDI/MDIX для всех портов на основе витой пары
|
|
|
Индикаторы
|
• Power (на устройство)
• Console (на устройство)
• Link/Active/Speed (на порт)
• Fan Error
• RPS
|
|
|
Сетевые кабели
|
• UTP категории 5, 5e (макс. 100 м)
|
|
|
Разъем питания
|
• Разъем для подключения питания (переменный ток)
• Разъем для подключения RPS1
|
|
|
Размер
|
• Для установки в стандартную 19-дюймовую стойку, высота 1U
|
|
|
Консольный порт
|
• RJ-45
|
|
|
Производительность
|
||
|
Коммутационная матрица
|
• 128 Гбит/с
|
|
|
Скорость перенаправления 64-байтных пакетов
|
• 95,24 Mpps
|
|
|
Таблица MAC-адресов
|
• 16K записей
|
|
|
Объем оперативной памяти
|
• 256 Мб DDR3
|
|
|
Буфер пакетов
|
• 1,5 Мб
|
|
|
Flash-память
|
• 32 Мб
|
|
| Jumbo-фрейм | • 9216 байт | |
|
Программное обеспечение
|
||
|
Стандарты и функции
|
• IEEE 802.3 10Base-T Ethernet (медная витая пара)
• IEEE 802.3u 100Base-TX Fast Ethernet (медная витая пара)
• IEEE 802.3ab 1000Base-T Gigabit Ethernet (медная витая пара)
• IEEE 802.3az
• Автосогласование
• Управление потоком IEEE 802.3x
• IEEE802.3ae 10 Gigabit Ethernet
|
|
|
Функции уровня 2
|
• Таблица MAC-адресов: 16K записей
• Spanning Tree Protocol
• 802.1D STP
• 802.1w RSTP
• 802.1s MSTP
• Фильтрация BPDU
• Root restriction
• Функция обнаружения петель Loopback detection
• Зеркалирование портов
• Поддержка 1 группы зеркалирования
• Режимы: One-to-One, Many-to-One, Flow-based (ACL) для входящего трафика
• L2 Protocol Tunneling (L2PT)
• Link aggregation
• Совместимость с 802.3ad
• Макс. 8 групп, 8 групп на устройство
• ERPS2
• RSPAN
• sFlow
• Хранение двух образов программного обеспечения (dualimage)
|
|
|
Многоадресная рассылка уровня 2
|
• IGMP Snooping
- IGMP v1/v2 snooping, v3 awareness
- Фильтрация/аутентификация IGMP
- Поддержка 1024 групп
- IGMP snooping fast leave на основе VLAN/узла
- Report suppression
- IGMP Querier
• MLD snooping
- MLD v1, MLD v2 awareness
- Поддержка 512 групп
• IGMP Proxy |
|
|
VLAN
|
• 802.1Q tagged VLAN
• Группы VLAN:
• Макс. 4094 групп
• VLAN на основе порта
• GVRP
• Asymmetric VLAN
• Макс. 256 динамических VLAN
• 802.1v protocol VLAN
• VLAN trunking
• VLAN на основе MAC-адреса
• Double VLAN (Q-in-Q)
- Q-in-Q на основе порта
- Q-in-Q Selective
• VLAN Translation
• ISM VLAN
• Voice VLAN
|
|
|
Функции уровня 3
|
• Макс. 256 записей ARP
• Поддержка 255 статических записей ARP
• Поддержка Gratuitous ARP
• Количество IP интерфейсов: 4
• Маршрут по умолчанию
• Статическая маршрутизация:
- Поддержка 60 статических маршрутов IPv4
- Поддержка 30 статических маршрутов IPv6
|
|
|
Качество обслуживания (QoS)
|
• CoS на основе:
• Порта коммутатора
• Очередей приоритетов 802.1p
• VLAN ID
• MAC-адреса
• IPv4/IPv6-адреса
• DSCP
• TOS
• Типа протокола
• TCP/UDP-порта
• Класса IPv6-трафика
• Управление полосой пропускания:
• На основе порта (входящее, с шагом до 64 Кбит/с)
• На основе потока (входящее, с шагом до 64 Кбит/с)
• Для выходной очереди (с шагом до 64 Кбит/с)
• Обработка очередей:
• Strict Priority
• Weighted Round Robin (WRR)
• 8 выходных очередей
|
|
|
Списки управления доступом (ACL)
|
• ACL на основе:
- Порта коммутатора
- Очередей приоритетов 802.1p
- VLAN ID
- MAC-адреса
- Ether type
- TOS
- IPv4/v6-адреса
- DSCP
- Типа протокола
- Номера TCP/UDP-порта для IPv4/IPv6
- ICMP
- Класса IPv6-трафика
- На основе содержимого пакета
• До 768 правил доступа для входящего трафика
• Действие ACL (разрешить/запретить/зеркалирование)
• ACL по расписанию
• Статистика ACL
• Фильтрация интерфейса CPU
|
|
|
AAA
|
• 802.1X
• Управление доступом на основе узла
• Управление доступом на основе порта
• Guest VLAN
• Ведение учетных записей RADIUS/TACACS+
• RADIUS/TACACS+ accounting
• 4 уровня учетной записи пользователя
|
|
|
Безопасность
|
• SSH v2
• SSL v1/2/3
• Port Security (поддержка до 64 MAC-адресов на порт)
• Обнаружение проблем, связанных с совпадением сетевых адресов
• Привязка IP-MAC-Port Binding (IMPB) (IPv4/IPv6)
- ND Snooping
- Проверка пакетов IP (Ipv4/IPv6)
- DHCP Snooping (IPv4/IPv6)
• Защита от широковещательного/многоадресного/одноадресного шторма
• D-Link Safeguard Engine
• DHCP Server Screening (IPv4/IPv6)
• RA Screening (IPv6)
• Фильтрация DHCP-клиентов
• Защита от атак BPDU
• Предотвращение атак DoS
• Сегментация трафика
|
|
|
OAM
|
• 802.3ah Ethernet Link OAM (EFM)
• Поддержка 802.3ah link layer remote loopback and discovery (Системный журнал и SNMP)
• 802.3ah D-Link extension: D-link Unidirectional Link Detection (DULD), (Системный журнал и SNMP)
• Диагностика кабеля
• Функция цифрового контроля параметров трансивера DDM (Digital Diagnosics Monitoring)
• 802.1ag CFM2
|
|
|
Управление
|
• Web-интерфейс (поддержка IPv4/IPv6)
• Интерфейс командной строки (CLI)
• Telnet-сервер/клиент (поддержка IPv4/IPv6)
• TFTP-клиент (поддержка IPv4/IPv6)
• Регистрация команд
• SNMP v1/v2c/v3
• SNMP Traps
• Системный журнал
• RMON v1
• RMON v2
• LLDP
• BootP/DHCP-клиент
• Автоматическая настройка DHCP
• Конфигурационный файл в текстовом формате
• Trusted host
• DHCP relay (IPv4/IPv6)
• DHCP relay agent/local relay
• DHCP relay option 12, 37, 38
• DHCP relay option 82
• Добавление тега PPPoE Circuit-ID
• Trap/alarm/log severity control
• Мониторинг CPU
• SNTP
• LLDP
• Команды отладки
• Восстановление пароля
• Шифрование пароля
• До 14 одновременных сессий telnet/ssh/console
• FTP-клиент (поддержка IPv4/IPv6)
|
|
|
MIB
|
• RFC1213 MIB II
• RFC1493 Bridge MIB
• RFC1907 SNMPv2 MIB
• RFC1757, 2819 RMON MIB
• RFC2021 RMONv2 MIB
• RFC1398, 1643, 1650, 2358, 2665 Ether-like MIB
• RFC2674,4363 802.1p MIB
• RFC 2233, 2863 IF MIB
• RFC 2618 RADIUS authentication client MIB
• RFC 2620 RADIUS accounting client MIB
• RFC 2925 ping & traceroute MIB
• Private MIB
• D-Link Zone Defense MIB
|
|
|
IETF
|
• RFC768 UDP
• RFC791 IP
• RFC792 ICMPv4
• RFC2463, 4443 ICMPv6
• RFC793 TCP
• RFC826 ARP
• RFC 2474, 3260 определение поля DS в заголовке IPv4 и IPv6
• RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
• RFC2571, RFC2572, RFC2573, RFC2574 SNMP
|
|
|
IPv6
|
• RFC1981 Path MTU Discovery
• RFC2460 IPv6
• RFC2461, 4861 Neighbor Discovery
• RFC2462, 4862 IPv6 Stateless Address Auto-configuration
• RFC2464 IPv6 Neighbor over Ethernet and definition
• RFC3513, 4291 IPv6 addressing architecture
• RFC2893, 4213 IPv4/IPv6 dual stack
|
|
|
Физические параметры
|
||
|
Размеры
|
• 440 мм x 210 мм x 44 мм
|
|
|
Вес
|
• 2,68 кг
|
|
|
Условия эксплуатации
|
||
|
Питание на входе
|
• 100-240 В переменного тока, 50-60 Гц
|
|
|
MTBF (часы)
|
• 450 021
|
|
|
Уровень шума
|
• 42,5 дБ
|
|
|
Тепловыделение
|
• 83,72 БТЕ/час
|
|
|
Макс. потребляемая мощность
|
• 24,5 Вт/13 Вт (в режиме ожидания)
|
|
|
Система вентиляции
|
• 1 вентилятор Smart
|
|
|
Защита от статического электричества
|
• Все Ethernet-порты поддерживают стандарт IEC61000-4-5 встроенной защиты от статического электричества 6 кВ
|
|
|
Температура
|
• Рабочая: от -30 до 50 °C
• Хранения: от -20 до 70 °C
|
|
|
Влажность
|
• При эксплуатации: от 0% до 95% без конденсата
• При хранении: от 0% до 95% без конденсата
|
|
|
Комплект поставки
|
||
|
• Коммутатор DGS-1210-28X/ME
• Кронштейны для установки в 19-дюймовую стойку
• Кабель питания
• Консольный кабель с разъемом RJ-453
• Фиксатор для кабеля питания3
• Краткое руководство по установке3
• Набор из винтов и резиновых ножек
|
|
Прочее
|
||
|
EMI
|
• CE
|
|
|
Безопасность
|
• CB
• LVD
• EN 62368-14
|
|
1Не входит в комплект поставки.
2Только для ревизии B1 (для моделей DGS-1210-10/ME, DGS-1210-10P/ME, DGS-1210-20/ME, DGS-1210-28/ME, DGS-1210-28P/ME, DGS-1210-52/ME, DGS-1210-52P/ME, DGS-1210-52MP/ME).
3Не входит в комплект поставки DGS-1210-28X/ME/B1B и DGS-1210-28X/ME/B2B.
4Только для ревизии B2.
Сертификаты
Заказ
|
DGS-1210-28X/ME/B1A
|
Управляемый L2 коммутатор, 24x1000Base-T, 4x10GBase-X SFP+
|
|
DGS-1210-28X/ME/B1B
|
Управляемый L2 коммутатор, 24x1000Base-T, 4x10GBase-X SFP+
(от DGS-1210-28X/ME/B1A отличается комплектом поставки)
|
|
DGS-1210-28X/ME/B2B
|
Управляемый L2 коммутатор, 24x1000Base-T, 4x10GBase-X SFP+
(от DGS-1210-28X/ME/B1A отличается комплектом поставки)
|
|
DGS-1210-28X/ME/DC
|
Управляемый L2 коммутатор, 24x1000Base-T, 4x10GBase-X SFP+, БП DC
|
|
DGS-1210-28X/ME/UPS*
|
Управляемый L2 коммутатор, 24x1000Base-T, 4x10GBase-X SFP+, ИБП
(функция ИБП при подключении внешнего аккумулятора DC 12 В с возможностью его подзарядки)
|
|
Дополнительные SFP-трансиверы
|
|
|
DGS-712
|
SFP-трансивер, 1000Base-T (RJ45), до 100м
|
|
DEM-310GT
|
SFP-трансивер, 1000Base-LX (Duplex LC), 1310нм, одномод, до 10км
|
|
DEM-311GT
|
SFP-трансивер, 1000Base-SX (Duplex LC), 850нм, многомод, до 550м
|
|
DEM-312GT2
|
SFP-трансивер, 1000Base-SX+ (Duplex LC), 1310нм, многомод, до 2км
|
|
DEM-314GT
|
SFP-трансивер, 1000Base-LX (Duplex LC), 1550нм, одномод, до 50км1
|
|
DEM-315GT
|
SFP-трансивер, 1000Base-ZX (Duplex LC), 1550нм, одномод, до 80км1
|
|
Дополнительные WDM SFP-трансиверы
|
|
|
DEM-330T/3KM
|
WDM SFP-трансивер, 1000Base-BX-D (Simplex SC), TX:1550нм, RX:1310нм, одномод, до 3км
|
|
DEM-330R/3KM
|
WDM SFP-трансивер, 1000Base-BX-U (Simplex SC), TX:1310нм, RX:1550нм, одномод, до 3км
|
|
DEM-330T/10KM
|
WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 10км
|
|
DEM-330R/10KM
|
WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 10км
|
|
DEM-331T/20KM
|
WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 20км
|
|
DEM-331R/20KM
|
WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 20км
|
|
DEM-331T/40KM
|
WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 40км1
|
|
DEM-331R/40KM
|
WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 40км1
|
|
Дополнительные трансиверы SFP+
|
|
| DEM-431XT | Трансивер SFP+, 10GBase-SR (Duplex LC), 850нм, многомод, до 300м |
| DEM-432XT | Трансивер SFP+, 10GBase-LR (Duplex LC), 1310нм, одномод, до 10км |
| DEM-433XT | Трансивер SFP+, 10GBase-ER (Duplex LC), 1550нм, одномод, до 40км1 |
| DEM-434XT | Трансивер SFP+, 10GBase-ZR (Duplex LC), 1550нм, одномод, до 80км1 |
| DEM-435XT | Трансивер SFP+, 10GBase-LRM (Duplex LC), 1310нм, многомод, до 200м |
|
Дополнительные трансиверы WDM SFP+
|
|
|
DEM-436XT-BXD
|
WDM трансивер SFP+, 10GBase-LR (Simplex LC), TX:1330нм, RX:1270нм, одномод, до 40км1
|
|
DEM-436XT-BXU
|
WDM трансивер SFP+, 10GBase-LR (Simplex LC), TX:1270нм, RX:1330нм, одномод, до 40км1
|
|
Дополнительные кабели 10G SFP+
|
|
|
DEM-CB100S
|
Пассивный кабель 10GBase-X SFP+ для прямого подключения, 1м
|
|
DEM-CB300S
|
Пассивный кабель 10GBase-X SFP+ для прямого подключения, 3м
|
|
DEM-CB700S
|
Пассивный кабель 10GBase-X SFP+ для прямого подключения, 7м
|
|
Резервный источник питания2
|
|
|
DPS-500A
|
Резервный источник питания AC для коммутаторов, 140Вт
|
|
DPS-500DC/B
|
Резервный источник питания DC для коммутаторов, 140Вт
|
|
DPS-CB150-2PS/B
|
Кабель питания для подключения резервного источника питания к коммутаторам, 1,5м
|
|
Дополнительное программное обеспечение
|
|
|
DV-700-N1000-LIC
|
Лицензия D-View 7.0, поддержка 1000 дополнительных узлов
|
|
DV-700-N500-LIC
|
Лицензия D-View 7.0, поддержка 500 дополнительных узлов
|
|
DV-700-N250-LIC
|
Лицензия D-View 7.0, поддержка 250 дополнительных узлов
|
|
DV-700-N100-LIC
|
Лицензия D-View 7.0, поддержка 100 дополнительных узлов
|
|
DV-700-N50-LIC
|
Лицензия D-View 7.0, поддержка 50 дополнительных узлов
|
|
DV-700-N25-LIC
|
Лицензия D-View 7.0, поддержка 25 дополнительных узлов
|
|
DV-700-P100-LIC
|
Лицензия D-View 7.0, поддержка 100 дополнительных промежуточных серверов
|
|
DV-700-P50-LIC
|
Лицензия D-View 7.0, поддержка 50 дополнительных промежуточных серверов
|
|
DV-700-P25-LIC
|
Лицензия D-View 7.0, поддержка 25 дополнительных промежуточных серверов
|
|
DV-700-P10-LIC
|
Лицензия D-View 7.0, поддержка 10 дополнительных промежуточных серверов
|
|
DV-700-P5-LIC
|
Лицензия D-View 7.0, поддержка 5 дополнительных промежуточных серверов
|
*Штатный разъем RPS может использоваться только для подключения внешнего аккумулятора DC 12 В в качестве ИБП.
1Работа на коротких расстояниях возможна только с использованием аттенюатора. Не входит в комплект поставки.
2Не входит в комплект поставки.
Изображения
DGS-1210-28X/ME/B
DGS-1210-28X/ME/DC
Загрузки
Внесенные изменения
Исправления
Скачать
Замечания к выпуску от 11.01.23
Исправления
- Исправлено отображение blocked list в IMPB
- Исправлена работа с ssh через софт MobaXtream
- Исправлена работа с использованием спецсимволов в ключах tacacs+
- Исправлена работа tacacs+ после неправильной авторизации
- Исправлена работа ping при подключении к коммутатору через ssh
- Исправлена работа с 38 опцией
- Исправлена работа отладочных сообщений
- Исправлена работа MSTP
- Исправлена работа с snmp trap dyinggasp. Dyinggasp может быть нестабильным при включении erps или flex_link
- Исправлено отображение вывода информации по SNMP о powerStatus RPS
- Исправлена работа dhcpv6_local_relay
- Исправлена работа с clear fdb vlan
- Исправлена проблема с работой IPTV (ISM vlan)
- Исправлена проблема с перезагрузкой коммутатора
- Исправлена проблема с зависанием коммутатора
- Исправлена проблема с работой dhcp
- Исправлена проблема с выгрузкой логов, конфигурации через SNMP
- Исправлена проблема с отключением WEB интерфейса
- Исправлена проблема с power saving
- Исправлена проблема с mac notification.
- Исправлена проблема с SNMP traps
- Исправлена проблема с выгрузкой прошивки через FTP
- Исправлена проблема с ERPSv2
- Исправлена проблема с DDM
- Исправлена проблема с ssl certificate и public key
- Исправлена проблема с отображением Dynamic Forwarding Table
- Исправлена проблема с дублированием DHCPv6
Внесенные изменения
Исправления
Новые возможности
Скачать
Замечания к выпуску от 30.11.2020
Исправления
- Исправлена проблема с удалением MAC адресов из FDB таблицы при удалении VLAN
- Исправлена утечка памяти в Web сервере при использовании https
- Исправлена работа ISM VLAN через LACP
- Исправлен формат поля dhcp relay circuit_id vendor8
- Исправлена проблема с работой опции replace_cvid в ISM Vlan
- Исправлена проблема с traffic control
- Исправлена проблема с медленной загрузкой обновления прошивки при включенном механизме safeguard engine
- Исправлена проблема с пропаданием доступа по SSH
- Исправлены проблемы, возникающие в telnet сессиях при одновременном доступе с нескольких устройств.
- Исправлена проблема с фильтрацией многоадресного IPv6 трафика, идущего через LACP каналы.
- Исправлена проблема с IMPB
- Исправлена проблема с обработкой EAPOL пакетов
- Исправлена проблема с 802.1x
- Исправлена проблема с Selective QinQ и некоторыми другими функциями при включенном QinQ
- Исправлена проблема с загрузкой CPU пр большой количестве DHCPv6 трафика
- В BPDU filter добавлена возможность блокировать протоколы PVST, PVST+, Rapid PVST+
- Исправлена проблема с одновременной работой mac_based_access_control и dhcp_relay
- Исправлена проблема с сохранением настроек bpdu filter
- Исправлена проблема с работой ERPS
- Исправлена проблема со счётчиком oversize при включении jumbo frame
- Исправлена проблема из-за которой ip интерфейс продолжал отвечать на запросы после его отключения.
Новые возможности
- Добавлена возможность создавать IP интерфейсы без IPv4 адреса.
Внесенные изменения
Исправления
Новые возможности
Скачать
Замечания к выпуску
Исправления
- Версия SSH сервера обновлена до OpenSSH 8.0
- В SSL добавлена поддержка TLS 1.1 и TLS 1.2
- Исправлена проблема с пропаданием учётных записей при обновлении прошивки.
- Исправлена проблема с сохранением настроек MAC Notification
- Исправлены проблемы с IMPB
Новые возможности
- Добавлены команды отладки radius
Внесенные изменения
Исправления
Новые возможности
Скачать
Замечания к выпуску
Исправления
- Исправлена проблема с авторизацией по 802.1x
- Исправлена проблема с блокировкой ARP трафика с помощью CPU ACL
- Исправлена проблема с сохранением настроек port security
- Исправлена утечка памяти в коде telnet сервера.
- Исправлена проблема со счётчиком uptime после длительного времени работы
- Исправлена проблема с ERPS при использовании нескольких колец
- Исправлена проблема с одновременной работой ERPS и LACP
- Исправлена проблема с отключением ipif_ipv6_link_local_auto
- Исправлена проблема с LBD через WebUI
- Исправлена проблема с настройкой management vlan через SNMP
- Исправлена проблема с сохранением настройки igmp_snooping mcrouter_only
- Исправлена проблема с одновременной работой port security и dot1v
- Исправлена проблема с одновременной работой port security и pppoe circuit id insertion
- Исправлено отображение management address по LLDP некоторых старых устройств
- Исправлена проблема со счётчиками ifOutBroadcastPkts (1.3.6.1.2.1.31.1.1.1.5) и ifOutMulticastPkts (1.3.6.1.2.1.31.1.1.1.4)
- Исправлена проблема с авторизацией SSH подключения через radius.
- Исправлена проблема в работе механизма IMPB vlan_checking
- Увеличена скорость вывода информации в консоль при использовании telnet
- Исправлена проблема с появлением в логе ложных сообщений вида "Web(SSL) session timed out"
- Исправлены многочисленные проблемы с обработкой значений номеров портов при настройках различных функций по SNMP
- Исправлена проблема с одновременной работой STP и IMPB
- Исправлена проблема с настройкой CPU ACL по SNMP
- Исправлена проблема одновременной работы dhcp_local_relay и vlan_translation
- Максимальная длина локальной учётной записи увеличена до 32-х символов
- Исправлена проблема планировщика заданий, из-за которой устройство могло зависать
- Исправлена проблема с настройкой "acceptable_frame Tagged_Only"
- Исправлена проблема, из-за которой некоторые многоадресные пакеты могли дублироваться
- Исправлена проблема с управлением коммутатором через LACP канал
Новые возможности
- Добавлена настройка policy для dhcpv6 relay option 37
- Добавлена возможность автоматического бекапа конфигурации на tftp сервер. (config autobackup)
- Изменено поле NAS в запросах к radius серверу, теперь там значится порт абонента
- Добавлена поддержка SNMP OID 1.3.6.1.2.1.2.2.1.6 и 1.3.6.1.2.1.17.7.1.2.2.1.2
- Добавлена поддержка RMONv2
- Добавлена возможность настройки поведения Dying gasp. "config snmp dyinggasp_traps < warm_reboot | cold_reboot | both >"
Внесенные изменения
Исправления
Новые возможности
Скачать
Замечания к выпуску
Исправления
- Исправлена работа cable diag.
- Исправлена проблема с отображением номера загрузочной прошивки в в WebUI.
- Исправлено отображение имени пользователя в логе при непрошедшей авторизации 802.1x.
- Исправлена проблема с настройкой mac_based_vlan.
- Исправлена проблема с одновременной работой IMPB, dot1v, circuit_id insertion.
- Исправлена проблема с очисткой статуса порта err-disabled при возникновении петли.
- Исправлены случайные ребуты, возникающие при конфигурировании RSPAN.
- Исправлена проблема с переаутентификацией пользователей при использовании MAC based acess control.
- Исправлена проблема с настройкой gvrp
acceptable_frame. - Исправлена проблема с прохождением пакетов через vlan_trunk.
- Исправлена проблема с add_inner_tag в QinQ.
- Исправлена проблема с pppoe circuit_id insertion.
- Исправлена проблема с очерёдностью обработки IGMP пакетов ACL правилами.
Новые возможности
- Добавлена возможность снимать по snmp различные типы ошибок на портах. OID companyErrPort.
Внесенные изменения
Исправления
Новые возможности
Скачать
Замечания к выпуску
Исправления
- Исправлена проблема с IMPB, возникающая с некоторыми моделями роутеров.
- Исправлена проблема с восстановлением настроек radius сервера, если пароль зашифрован.
- Вывод списка flood fdb теперь отсортирован по полю Value.
- Исправлены проблема с правами пользователя группы user.
- Исправлена проблема с конфигурированием ISM VLAN по SNMP.
- Логирование теперь включено по-умолчанию.
- Исправлена проблема с точностью определения длины кабеля в cable diag.
- Исправлена проблема с traffic control.
- Исправлена проблема с сохранением настроек SSL.
- Исправлена проблема с добавлением в igmp таблицу пакетов igmpv3, идущих на адрес 239.255.255.250.
- Исправлена проблема с некорректным обработчиком команд включения IMPB.
- Исправлена проблема с высокой загрузкой CPU при поступлении большого количества DHCPv6 трафика.
- Исправлена проблема с mac_based_access_control.
- Исправлена проблема со статической маршрутизацией.
- Исправлена проблема с vlan_translation.
Новые возможности
- Добавлены счётчики в правила ACL.
- Добавлена возможность указывать DDM RX/TX Power Threshold в dbm.
- Добавлена возможность очистки FDB таблицы по SNMP. OID: sysFdbTableClear.
- Добавлено попортное ограничение полосы служебного трафика для защиты CPU.
- Изменена команда "clean cfm" на "clear cfm".
Внесенные изменения
Исправления
Новые возможности
Скачать
Замечания к выпуску
Исправления
- Исправлена проблема с оботражением типа вилана в CLI.
- Исправлена проблема с дубликацией записей в логе при смене STP ролей портов.
- Исправлена проблема с логированием событий storm control.
- Исправлена проблема с прерыванием команды traceroute
- Исправлена проблема с ERPS
Новые возможности
- Добавлена возможность получать ip адрес на дополнительных L3 интерфейсах
Внесенные изменения
Исправления
Новые возможности
Скачать
Замечания к выпуску
Исправления
- Исправлена проблема с Dying gasp.
- Исправлена проблема из-за которой в некоторых случаях было невозможно сохранить конфигурацию.
- Исправлена проблема, приводящая в некоторых случаях к невозможности сохранения лога.
- Исправлена проблема с Port security.
- Исправлена проблема, возникающая при одновременной работе dhcp relay и lacp.
- Исправлена проблема с образованием петель сразу после загрузки коммутатора.
- Исправлена проблема с одновременной работой QinQ и pppoe circuit id insertion.
- Исправлена проблема с настройкой lldp notification_interval.
- Исправлена проблема, из-за которой в консоли могла возникать надпись "FORM VB LIST FOR NON_THRES".
- Исправлена проблема со сменой ip адреса управляющего интерфейса через telnet.
- Исправлено отображение ACL маски профиля в выводе команды 'show access_profile".
- Исправлена проблема с одновременной работой IMPBv6 и DHCPv6 relay.
- Модифицирован блок конфигурации SNMP в конфиге по умолчанию. Теперь перед созданием snmp community они удаляются. (Для унификации с серией DES-3200).
- Исправлена косметическая ошибка в команде "config 802.1x fwd_pdu system enable".
- Исправлен вывод команды "show cpu_acl issue".
- Исправлена проблема из-за которой DHCP пакеты могли выходить из того же порта, из которого пришли.
- Исправлена проблема с QinQ.
Новые возможности
- Добавлена команда 'config address_binding dhcp_snoop flush_on_port_down ports' для сброса IMPB привязки при отключении порта.
- Изменена опция Nas-Type при авторизации через Radius. Теперь передаётся значение NAS Port Type : Ethernet.
- Изменена команда создания snmp community.
- Изменены команды включения модулей логирования.
Внесенные изменения
Исправления
Новые возможности
Скачать
Замечания к выпуску
Исправления
- Исправлена проблема с отображением таймаута igmp querier.
- Исправлена проблема с сохранением MAC адресов клиентов dhcp snooping в fdb таблице.
- Исправлена проблема, возникавшая при одновременном включении mstp и traffic control.
- Исправлена проблема с медленным откликом при открытии WebUI по IPv6.
- Исправлена проблема с созданием snmp community.
- Исправлена проблема с сохранением виланов в настройках dhcp relay.
- Исправлена проблема с reset config.
- Исправлена проблема, которая могла в некоторых случаях приводить к зависанию устройства.
- Исправлена проблема с отображением версии прошивки по SNMP через SysFirmwareInformation.
- Исправлена проблема, приводившая к передаче некоторых пакетов через STP Alternate port.
- Исправлена проблема с отображеним статистики в show packet ports.
- Испрвлена проблема с dhcpv6 relay.
- Исправлена проблема с clipaging при обновлении прошивки.
- Исправлена проблема в dhcp local relay.
- Исправлена проблема с rspan.
- Исправлена проблема с лишним igmp leave при отписке пользователя от группы.
- Исправлена проблема с отображением адреса igmp querier.
- Исправлена проблема с восстановлением настроек виланов при обновлении с прошивки 7.01b049 и более ранних.
Новые возможности
- Добавлено заполнение поля remote address и пакетах TACACS+.
- Изменено поведение "config mgmt_pkt_priority". Теперь эта настройка затрагивает DHCP пакеты при включенном dhcp/local relay.
- Добавлена попортная настройка dhcpv6_relay.
- Добавлено отображение MAC адреса в port secutity violation trap.
- Добавлен трап на получение пакета EthernetOAM Dying gasp.
- Добавлена настройка ограничения traffic control отдельно для каждого класса трафика.
- Добавлено отображения статуса ip интерфейсов в вывод команды 'show ipif'.
- Изменён синтаксис команды download firmware... Убран ключ firmware_id и добавлен ключ bootup. Загрузка новой прошивки осуществляется в неиспользуемый образ.
- Добавлены команды 'config filter icmpv6_ns_na' и 'config filter icmpv6_ra_all_node' для фильтрации служебного ipv6 трафика.
Смотрите также
- Какие коммутаторы D-Link работают с трансиверами, поддерживающими функцию цифрового контроля параметров производительности трансивера DDM (Digital Diagnostic Monitoring)?
- Какие символы можно использовать в учетной записи DGS-1210/ME и DGS-1210/FL
- Можно ли посмотреть состояние вентилятора и температуру на коммутаторах серии DGS-1210/ME?
- Таблица совместимости управляемых коммутаторов и резервных источников питания
- Каталог коммутаторов
- Инструменты для проектирования сети
